Place of Origin:
China
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Model Number:
JGX-0480A-72A
Băng hình
Băng hình

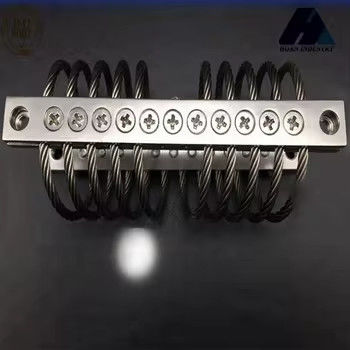

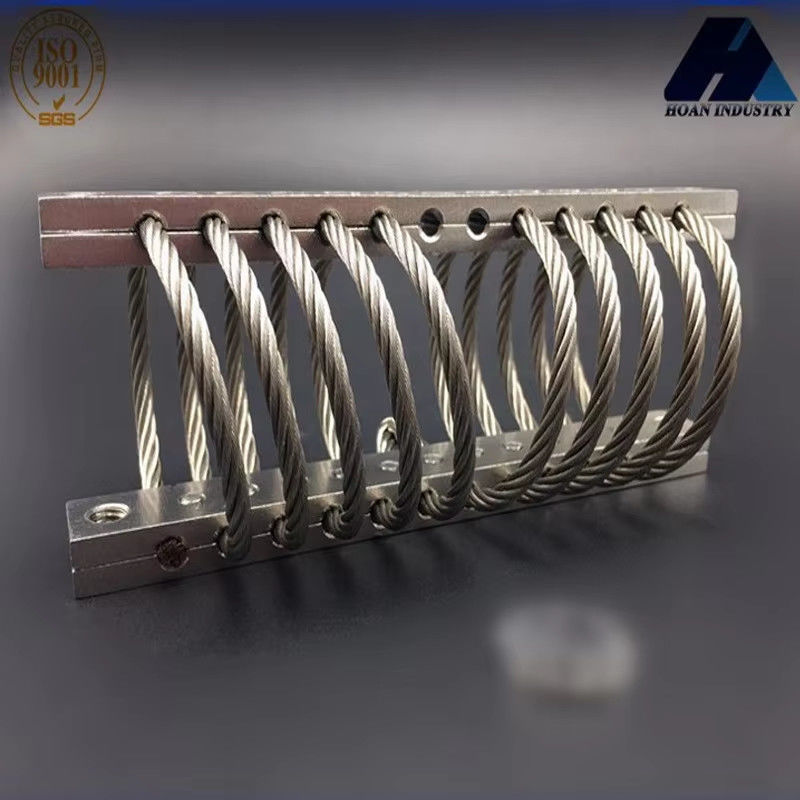

Máy cách ly rung dây thép JGX-0480 của Xi'an Hoan Microwave Co., Ltd được thiết kế đặc biệt cho các dụng cụ chính xác, thiết bị truyền thông và hệ thống cơ học chính xác cao.Chúng có thể cách ly hiệu quả các rung động bên ngoài và cú sốc, đảm bảo sự ổn định và đáng tin cậy của hoạt động thiết bị. Sản phẩm sử dụng cấu trúc cuộn dây dây thép không gỉ nhiều lớp, có đặc tính đàn hồi và giảm áp tuyệt vời,và hiệu quả cách ly rung là trên 90%, phù hợp với các kịch bản rung tỏa tần số rộng từ 5Hz đến 500Hz.Trọng lượng tĩnh của một bộ ly động duy nhất có thể đạt 50kg-200kg, và khả năng thích nghi tải năng động cực kỳ mạnh, đáp ứng các yêu cầu nghiêm ngặt của radar, ăng-ten vệ tinh, thiết bị y tế và các lĩnh vực khác.
Dòng JGX-0480 áp dụng thiết kế cách ly rung động toàn hướng, có thể hấp thụ năng lượng rung động theo chiều ngang, dọc và nhiều hướng,Giảm sự suy giảm hiệu suất của thiết bị do cộng hưởng. Vỏ sản phẩm được làm bằng hợp kim nhôm chống ăn mòn, và bề mặt được xử lý bằng anodizing, thích nghi với môi trường khắc nghiệt từ -50 °C đến +120 °C. Mức độ bảo vệ là IP65,đảm bảo hoạt động ổn định lâu dài trong điều kiện khắc nghiệt như độ ẩm và phun muối.
Tùy chọn gắn
Định số kích thước:
| Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn |
Qua lỗ (mm) |
Sợi(mm) | C'sink(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6,9 ± 0.13 | M6×1.0 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
Bảng thông tin kỹ thuật:
Trọng tải
| Không, không. | Mô hình | Trọng lượng tĩnh tối đa ((N) | Sự biến dạng tối đa(mm) |
Độ cứng do rung động (KN/m) |
Độ cứng tác động ((KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
Trọng lượng theo hướng 45 °:
| Không, không. | Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m) | Độ cứng do va chạm(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
Trọng lượng bên:
| Không, không. | Mô hình | Trọng lượng tĩnh tối đa(N) | Trọng lượng tĩnh tối đa(N) | Độ cứng do rung động(KN/m) | Độ cứng do va chạm(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* Vật liệu của các thanh gắn *
Thép không gỉ hoặc nhôm có thể được chọn
* Chế độ xử lý bề mặt Chọn thanh gắn nhôm *
Anodizing trắng: Việc xử lý bề mặt để làm cho bề mặt nhôm cứng hơn chính nó. Màu sắc của các thanh gắn nhôm anodized trắng giữ cùng màu với chính nhôm.Nó là điều trị bề mặt bình thường của các thanh gắn nhôm
Anodizing cứng: Việc xử lý bề mặt để làm cho các thanh gắn nhôm cứng hơn nhiều so với cách anodized trắng.Màu sắc của các thanh gắn nhôm anodized cứng là tối hơn so với cách anodizing trắngSử dụng đặc biệt cho các yêu cầu phức tạp hoặc đặc biệt về điều kiện làm việc của việc sử dụng các bộ cách ly dây thép.
