Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Model Number:
JGX-0320A-20A
Băng hình
Băng hình
Dòng JGX-0320

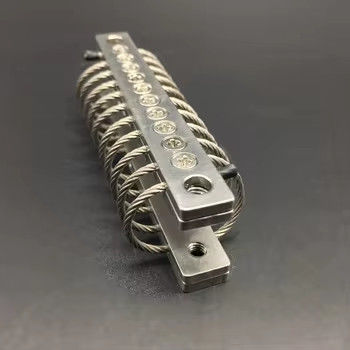

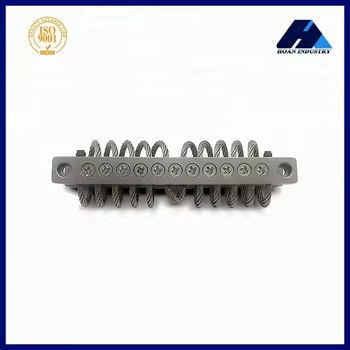

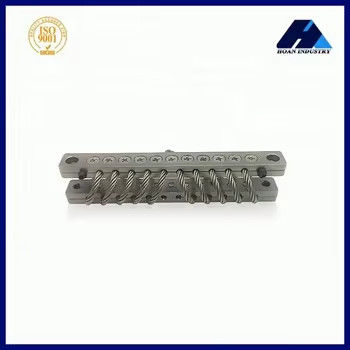

Xi'an Hoan Microwave Co., Ltd. có những thành tựu sâu sắc trong lĩnh vực cách ly rung động, và các cách ly rung dây thép được sản xuất bởi nó có những lợi thế độc đáo.Loại cách ly rung này sử dụng một sợi dây được hình thành bằng cách cuộn nhiều sợi dây thép theo một hướng cụ thể như các yếu tố đàn hồi, được tạo thành thành hình xoắn ốc và được cố định giữa hai tấm kim loại. Nó có đặc tính phi tuyến tính và giảm ma sát khô, và sự tiêu hao năng lượng đến từ ma sát, ép,và trượt giữa các dây thép.
Độ cứng và damping của các bộ cách ly rung dây thép của Hoan bị ảnh hưởng bởi các yếu tố như đường kính của dây thép, số lượng sợi, số lần xoay và phương pháp cuộn.Trong môi trường phức tạp, chẳng hạn như nhiệt độ cao và thấp, ô nhiễm hóa học, vv, nó vẫn có thể duy trì hiệu suất ổn định, cung cấp cách ly rung và đệm đáng tin cậy cho thiết bị.Nó được sử dụng rộng rãi trong nhiều lĩnh vực như thiết bị điện tử quân sự và truyền thông hàng không, giúp các thiết bị trong các ngành công nghiệp khác nhau hoạt động ổn định.
Các thông số kích thước sản phẩm
| Mô hình |
Chiều cao ((mm) ± 1.5 |
Chiều rộng ((mm) |
Trọng lượng (khoảng) kg |
Tùy chọn gắn |
Qua lỗ (mm) |
Sợi (mm) |
C'sink ((°C) |
| JGX-0320A-20A | 30 | 38 | 0.228 | B,D,E | Ø6,9±0.13 | M6x1.0 | 90 |
Đường cong tải tĩnh
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* Đặc điểm độc đáo của các bộ cách ly rung động của Xi'an Hoan *
* Không có rái rỉ hoặc lão hóa.
* Tăng độ damping bên trong.
* Phạm vi nhiệt độ rất rộng.
* Nhiều loại phụ kiện có thể.
* Xây dựng nguyên mẫu nhanh chóng và kinh tế.
* Xây dựng cực kỳ chắc chắn và tuổi thọ dài.
* Tốt nhất kết hợp sốc và sự cô lập rung động.
* Không bị ảnh hưởng bởi các tác nhân hóa học, nước biển, ozone, tia UV
