Place of Origin:
China
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Model Number:
JGX-0320A-16A
Băng hình
Băng hình
Dòng JGX-0320

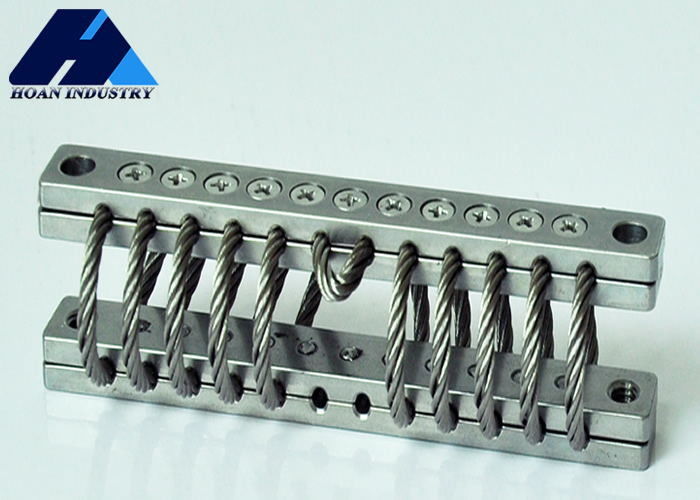

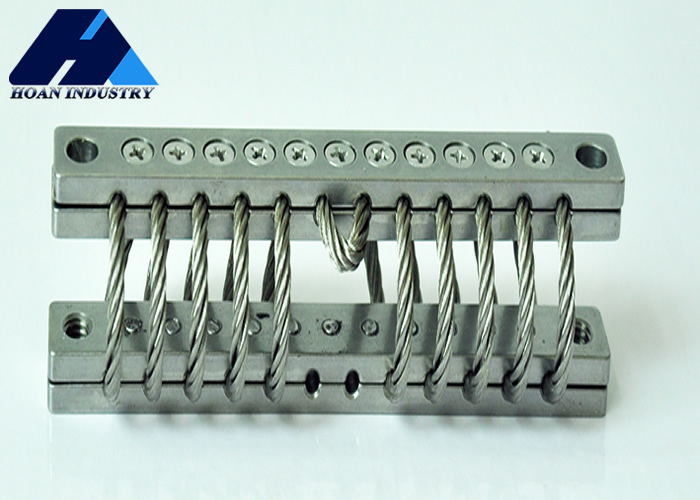

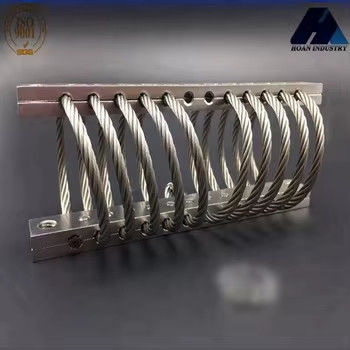

Độ chính xác của hệ thống điều hướng là vô cùng quan trọng, và các bộ cô lập rung dây thép của Xi'an Hoan Microwave Co., Ltd. là một trợ lý mạnh mẽ để tăng cường sự ổn định của nó.Trong các hệ thống dẫn đường vệ tinh và phóng, ngay cả sự rung động nhỏ nhất cũng có thể ảnh hưởng đến việc truyền tín hiệu và độ chính xác định vị.
Dựa trên các đặc điểm phi tuyến tính của riêng mình, các bộ cô lập rung động dây thừng của Hoan có thể làm suy yếu hiệu quả tác động của rung động bên ngoài phức tạp đối với hệ thống điều hướng.Khi hệ thống bị tác động, bộ cách ly rung có thể hấp thụ một lượng lớn năng lượng va chạm thông qua ma sát, ép và trượt giữa các dây thép,ngăn chặn các thiết bị bị hư hỏng do va chạmHiệu suất chống nhiệt độ cao và thấp đảm bảo rằng thiết bị trong hệ thống điều hướng có thể hoạt động bình thường trong điều kiện thời tiết khắc nghiệt.Nó đảm bảo bảo vệ an toàn và định vị chính xác của hệ thống điều hướng, cho phép người dùng có được hướng dẫn định vị đáng tin cậy bất kể họ đang ở đâu.
Các thông số kích thước sản phẩm
| Mô hình |
Chiều cao ((mm) ± 1.5 |
Chiều rộng ((mm) |
Trọng lượng (khoảng) kg |
Tùy chọn gắn |
Qua lỗ (mm) |
Sợi (mm) |
C'sink ((°C) |
| JGX-0320A-16A | 36 | 43 | 0.247 |
A,B,C E,D,S |
Ø6,9±0.13 | M6x1.0 | 90 |
Đường cong tải tĩnh
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| Không, không. | Mô hình |
Max Deflection (mm) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
Ks(Shock) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* Đặc điểm độc đáo của các bộ cách ly rung động của Xi'an Hoan *
* Không có rái rỉ hoặc lão hóa.
* Tăng độ damping bên trong.
* Phạm vi nhiệt độ rất rộng.
* Nhiều loại phụ kiện có thể.
* Xây dựng nguyên mẫu nhanh chóng và kinh tế.
* Xây dựng cực kỳ chắc chắn và tuổi thọ dài.
* Tốt nhất kết hợp sốc và sự cô lập rung động.
* Không bị ảnh hưởng bởi các tác nhân hóa học, nước biển, ozone, tia UV
