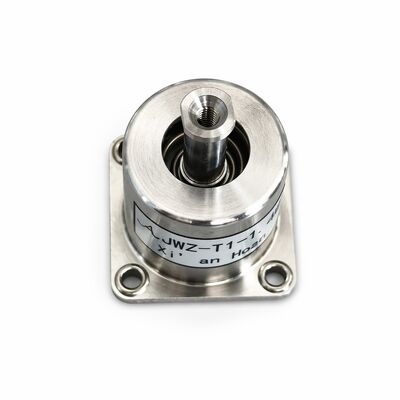

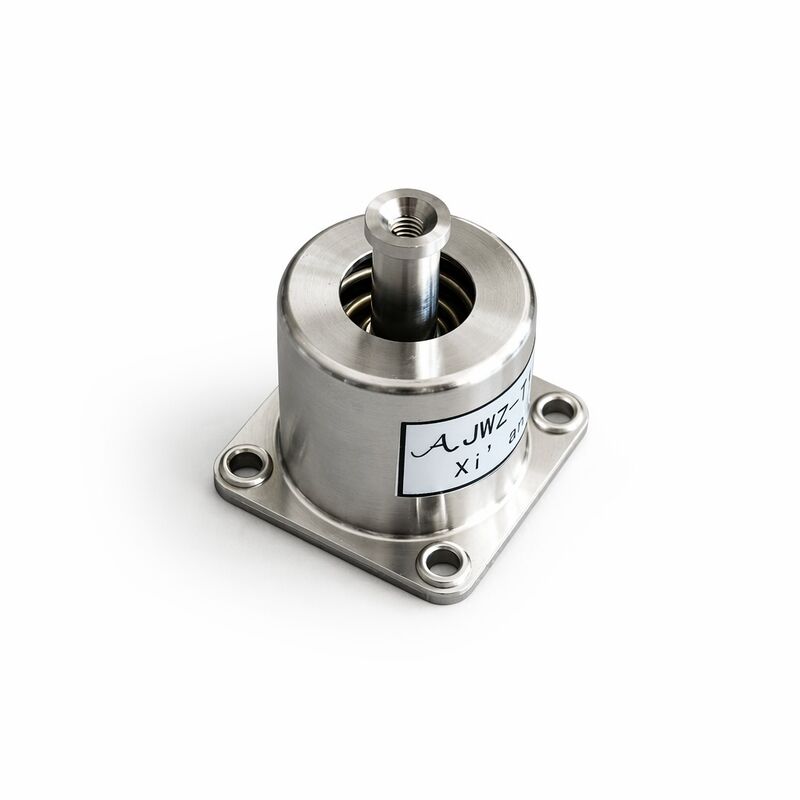

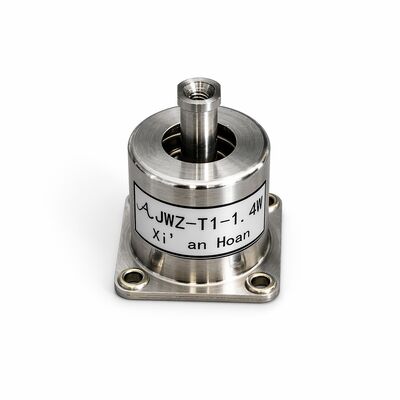

HOAN JWZ-T1-1.4W là một bộ cô lập rung động nhỏ gọn được phát triển cho thiết bị nhẹ đòi hỏi hỗ trợ được kiểm soát trong điều kiện rung động và sốc.

Với tải trọng danh nghĩa 1,4 kg và phạm vi tải trọng hoạt động từ 1,2 đến 1,6 kg, mô hình này phù hợp cho các thiết bị có trọng lượng thiết bị,không gian lắp đặt và dịch chuyển phải được kiểm soát cẩn thận.

Máy cách ly cung cấp khả năng di chuyển ở cả hai hướng dọc và ngang, giúp giảm sự truyền rung cơ học đến các thành phần nhạy cảm.Cấu trúc lắp đặt nhỏ gọn của nó cũng làm cho nó phù hợp với thiết bị với không gian lắp đặt hạn chế.

Tổng quan sản phẩm

JWZ-T1-1.4W được thiết kế để cung cấp cách ly rung đáng tin cậy cho các dụng cụ nhỏ, các tập hợp điện tử và các thiết bị chính xác.

Sự dịch chuyển định số của nó đạt 6 mm theo hướng Z và 3 mm theo hướng XY, cho phép bộ cô lập phản ứng với rung động và chuyển động từ nhiều hướng.Mô hình có tần số cộng hưởng được chỉ định là 10 Hz và đã được đánh giá dưới một thử nghiệm sốc 5 g.

Sản phẩm có thể hoạt động trong phạm vi nhiệt độ từ -45 °C đến +75 °C, hỗ trợ sử dụng trong môi trường có biến động nhiệt độ đáng kể.

Biểu đồ cấu trúc

Các thông số kỹ thuật

Đường cong rung động&Đường cong sốc

Các ứng dụng điển hình

JWZ-T1-1.4W có thể được xem xét cho thiết bị nhẹ như:

•Các dụng cụ chính xác
•Các mô-đun điện tử nhỏ gọn
•Các thiết bị liên lạc nhỏ
• Thiết bị giám sát và cảm biến
•Các bộ phận quang học hoặc hình ảnh
• Thiết bị phòng thí nghiệm
•Các mô-đun điều khiển
•Các thiết bị đo lường
•Các thiết bị điện tử nhẹ trên không
•Các tập hợp điện tử công nghiệp nhỏ

Việc lựa chọn mô hình cuối cùng nên dựa trên tổng trọng lượng thiết bị, số lượng các bộ cách ly, trung tâm trọng lực, hướng lắp đặt và tình trạng rung động hoặc sốc thực tế.
