Hoan 100611 Máy dụng cụ công cụ hạng nặng cao su Thấm cú sốc PadsQ235 Thép củng cố Pad chống rung

Hoàn 100611 Máy công cụ hạng nặng Tấm giảm xóc cao suQ235 Tấm chống rung cốt thép

Ngăn chặn chấn động sàn bị phá hủy, trôi máy và mỏi bê tông tại nguồn

Trong các cơ sở sản xuất công suất cao, các máy móc hạng nặng như máy ép thủy lực, trung tâm CNC, máy ép dập và búa rèn tạo ra động năng rất lớn. Nếu không được kiểm soát, những sóng xung kích lớn này sẽ truyền trực tiếp vào nền bê tông của cơ sở dưới dạng rung động rắn. Theo thời gian, điều này dẫn đến nứt cấu trúc, hao mòn nhanh chóng các bộ phận máy đắt tiền, mất độ chính xác nghiêm trọng của dụng cụ và tạo ra tiếng vo ve chói tai vi phạm các tiêu chuẩn an toàn công nghiệp.
Cơ sở của bạn có đang phải đối mặt với những rủi ro vận hành có mức độ rủi ro cao này không?
Thiệt hại về bê tông và tòa nhà:Các tác động vi mô lặp đi lặp lại làm nghiền nát các tấm sàn bê tông, làm hư hỏng các cột kết cấu xung quanh và làm lỏng các bu lông neo trên sàn.
Mất độ chính xác của dụng cụ:Rung tần số cao gây ra tiếng kêu của dụng cụ, dẫn đến độ hoàn thiện bề mặt kém, đường tọa độ CNC bị lệch và phôi bị loại bỏ.
Cộng hưởng âm thanh nghiêm trọng:Sóng xung kích tác động tần số thấp truyền qua sàn và tỏa lại dưới dạng âm thanh trong không khí, gây ra môi trường có decibel cao và khiến người vận hành mệt mỏi.
Máy đi bộ & dịch chuyển:Thiết bị nặng không được neo đậu từ từ trôi dạt khỏi vị trí được chỉ định, đe dọa sự an toàn của người vận hành và cắt đứt đường cung cấp.
Tấm giảm xóc cao su máy công cụ hạng nặng loại Hoàn 100611 mang đến giải pháp tách rời chuyên nghiệp không khoan nhượng. Được thiết kế đặc biệt cho môi trường tải trọng khắc nghiệt, Hoàn 100611series kết hợp độ đàn hồi cao của cao su tự nhiên lưu hóa cao cấp với độ cứng chịu tải cực cao của tấm thép kết cấu Q235 tích hợp.

Thư viện sản phẩm

Dòng Hoàn 100611 được thiết kế để xử lý tải trọng tĩnh lớn và tác động động nghiêm trọng, được thiết kế với cấu trúc hai mặt độc đáo để mang lại độ ổn định và hiệu suất tách tối đa.

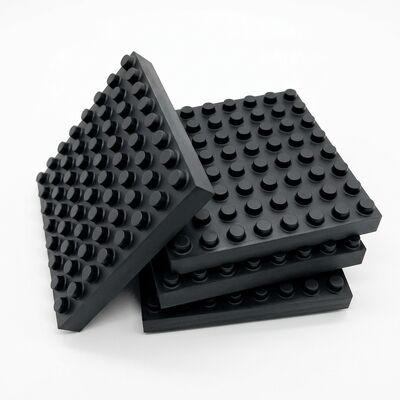

1. Đệm Giảm Xóc Hạng Nặng Hoàn 100611 (Cấu Hình Tiêu Chuẩn)

Bề mặt phía trên cung cấp một bề mặt đồng nhất, cứng chắc để phân bổ trọng lượng của bệ máy, ngăn chặn sự tập trung ứng suất cục bộ và đảm bảo sự liên kết hoàn hảo.(Hình 1: Tấm giảm xóc cao su MachineTool hạng nặng ALJ48 có cao su tự nhiên lưu hóa hạng nặng với kết cấu thép gia cố bên trong.)

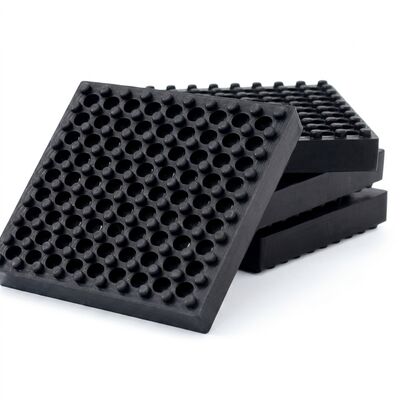

2. Chế độ xem cài đặt thực tế cấu hình đáy hiệu suất cao
Hình ảnh cận cảnh làm nổi bật mặt cắt đáy được thiết kế tiên tiến, hiển thị ma trận buồng khí nén lỗ sâu, các phần nhô ra chống trượt và tính linh hoạt khi lắp đặt trong thế giới thực dưới máy móc và thiết bị hạng nặng.(Hình 2: Cấu hình đáy được thiết kế-Các cốc chân không lỗ sâu đa điểm và các phần nhô ra bẫy các túi khí để tăng hiệu quả giảm chấn đồng thời mang lại độ bám ngang tối đa.)

Các tính năng chính Lợi ích

Tấm thép kết cấu Q235 tích hợp:Hầu hết các miếng đệm cao su rắn đều chịu ứng suất cục bộ nghiêm trọng, phồng lên và rách do cắt dưới móng máy móc hạng nặng. Dòng Hoàn 100611 tích hợp tấm thép Q235 được phun cát chịu lực cao bên trong lõi của nó. Cấu trúc chèn này hoạt động như một bộ cân bằng tải, phân tán đều các lực dọc lớn trên toàn bộ thân đàn hồi, ngăn chặn sự cố cắt và đảm bảo máy luôn ở mức hoàn hảo.
Đáy nhô ra lỗ sâu nâng cao:Bề mặt phía dưới được thiết kế với một ma trận các lỗ hình trụ sâu được bao quanh bởi các phần nhô lên đồng tâm. Hình học này phục vụ hai chức năng kỹ thuật quan trọng:
Một. Tối ưu hóa yếu tố hình dạng:Vì cao su hầu như không thể nén được theo thể tích (o ≈ 0,5 tỷ lệ Poisson) nên nó cần có không gian để phồng lên. Các lỗ sâu cung cấp thể tích giãn nở bên trong, tối ưu hóa độ lệch động.
b. Suy giảm sốc khí nén:Không khí bị mắc kẹt trong các khoang sâu hoạt động như một lò xo không khí thứ cấp. Dưới tác động đột ngột, không khí bị nén bằng khí nén, hấp thụ sóng xung kích biên độ cao và ngăn chặn sự truyền âm thanh rắn.
c. Tay cầm có độ ma sát cao:Các phần nhô ra ở chu vi hoạt động như các đường viền hút chịu lực cao, nhân lên lực ma sát tĩnh và liên kết cơ học với sàn bê tông để loại bỏ hiện tượng trôi máy mà không cần chất kết dính hóa học mạnh.
Khả năng thích ứng tải cực cao (30 Kg đến 6000 Kg):Bao gồm 5 mẫu khác nhau, dòng Hoàn 100611 cung cấp phạm vi ứng dụng vô cùng rộng rãi. Dù là máy chạy bộ thương mại hay trung tâm phay CNC nặng nhiều tấn, kích thước vật lý và công suất định mức đều được điều chỉnh hoàn hảo để phù hợp với yêu cầu kỹ thuật cụ thể của bạn.
Chất đàn hồi cấp công nghiệp, có độ ẩm cao:Được tạo thành từ hợp chất cao su tự nhiên lưu hóa lưu huỳnh (NR) cao cấp, tấm đệm này mang lại khả năng phục hồi vượt trội và độ rão thấp. Nó có khả năng chống lan truyền rách, lão hóa nhiệt, ozon và độ ẩm cao, đảm bảo tuổi thọ sử dụng trên 10 năm dưới tải liên tục.

Thông số kỹ thuật chi tiết

Bảng dưới đây trình bày các thông số kỹ thuật chính xác cho dòng sản phẩm Hoàn 100611. Các giá trị này được chứng nhận để hỗ trợ tính toán kết cấu chuyên nghiệp và lập kế hoạch lắp đặt máy:

4 phương pháp cài đặt chuyên nghiệp

Để phù hợp với các thiết kế máy móc, loại sàn và vectơ lực động khác nhau, dòng Hoàn 100611 hỗ trợ bốn cấu hình lắp đặt riêng biệt đã được thử nghiệm tại hiện trường:
Phương pháp 1: Đặt trực tiếp dưới chân
Phạm vi ứng dụng:ldeal cho máy tiện CNC, máy mài, máy chạy bộ thương mại và thiết bị phụ trợ của nhà máy với lực ngang tối thiểu và không yêu cầu neo cơ khí cứng.
Thủ tục:
Một. Làm sạch hoàn toàn bề mặt sàn bê tông, đảm bảo không có bụi bẩn, nước và dầu cắt.
b. Nâng chân máy bằng kích hoặc giàn thủy lực hạng nặng.
c. Trượt tấm đệm Hoàn 100611 ngay bên dưới tâm của giá đỡ hoặc chân đỡ của máy.d. Hạ thấp máy từ từ, đảm bảo phần đế nằm vuông góc trên mặt phẳng phía trên của tấm đệm.

Phương pháp 2: Gắn neo sàn bằng bu lông

Phạm vi ứng dụng:Được thiết kế cho các máy móc chịu lực tác dụng vừa phải, chẳng hạn như máy trộn công nghiệp mô-men xoắn cao, quạt và máy bơm pittông.
Thủ tục:
Một. Đặt tấm đệm Hoàn 100611 dưới chân máy và đánh dấu tâm trên sàn bê tông.b. Di chuyển tấm đệm sang một bên, khoan một lỗ thí điểm vào bê tông và lắp bu lông neo sàn mở rộng hạng nặng.
c. Căn chỉnh lại tấm đệm Hoàn 100611 trên bu lông neo.
d. Lắp vòng đệm/vòng đệm cách ly bằng cao su mềm, hiệu suất cao lên trên mặt bích lắp của máy để tránh tiếp xúc trực tiếp giữa kim loại với kim loại ("cầu nối âm thanh").
đ. Luồn bu-lông kết cấu xuyên qua lỗ lắp của máy và vòng đệm cao su, sau đó luồn nó vào neo mở rộng sàn. Siết chặt theo thông số kỹ thuật để thiết lập dây buộc đàn hồi chống rung.

Phương pháp 3: Xếp chồng chuỗi nhiều lớp
Phạm vi ứng dụng:Được thiết kế cho các thiết bị thử nghiệm khoa học hoặc y tế có độ nhạy cao, bảng quang có độ phân giải cao hoặc thiết bị yêu cầu độ lệch tĩnh cực cao và tần số tự nhiên cực thấp (để cách ly các rung động địa chấn vi mô tần số thấp).
Thủ tục:
Một. Đặt tấm Hoàn 100611 đầu tiên trực tiếp lên tấm bê tông.
b. Đặt một tấm thép mạ kẽm nhúng nóng dày 3 mm đến 5 mm (được cắt để phù hợp với dấu chân LxW chính xác của tấm đệm) lên trên tấm đệm đầu tiên. Tấm này hoạt động như một bộ chia cấu trúc.c. Đặt tấm Hoan 100611 thứ hai lên trên tấm ngăn thép.d. Lặp lại theo yêu cầu (tối đa 3 lớp xếp chồng lên nhau). Các tấm thép trung gian phân phối ứng suất nén, ngăn chặn sự mất ổn định của chất đàn hồi và giữ cho tổ hợp quay ổn định dưới tải trọng cao.

Phương pháp 4: Neo sàn với bộ giới hạn chu vi
Phạm vi ứng dụng:Bắt buộc đối với máy móc chịu tác động ngang nghiêm trọng, tốc độ cao và lực cắt ngang lớn, chẳng hạn như máy dập, máy cắt dập tốc độ cao và máy rèn thủy lực.
Thủ tục:
Một. Lắp đặt các miếng đệm Hoàn 100611 ngay dưới khung đế máy chính theo Phương pháp 1 để xử lý lực nén tĩnh và động cực lớn theo chiều dọc.
b. Lắp đặt các thanh giới hạn hoặc "điểm dừng" bằng thép cứng, độc lập trên sàn bê tông ngay xung quanh bốn góc của khung đế máy.
c. Cố định các bộ giới hạn chu vi này vào sàn bằng cách sử dụng bu lông neo cơ học hạng nặng.d. Chèn một lớp đệm cao su có độ cứng cao hoặc tấm đệm dọc Hoàn 100611 giữa các thanh giới hạn chu vi thép và khung máy. Điều này hấp thụ lực quán tính ngang lớn trong quá trình đảo chiều hành trình đồng thời ngăn máy nhảy, đi hoặc lật.

Ứng dụng phổ quát

Dòng Hoàn 100611 được tin cậy trên toàn cầu trong các dự án công nghiệp, thương mại và kết cấu cường độ cao:
Trung tâm gia công CNC chính xác:Máy tiện, máy phay, máy khoan và máy phóng điện (EDM) yêu cầu độ ổn định kích thước dưới micron.
Máy ép dập tốc độ cao:Cô lập các sóng xung kích động có chu kỳ lớn, bảo vệ sàn nhà máy và ngăn chặn việc truyền rung động sang các văn phòng lân cận.
Máy rèn thủy lực hạng nặng:Hấp thụ các gai tải trọng thẳng đứng có biên độ cao, bảo vệ nền móng khỏi nứt do mỏi.
Máy chạy bộ phòng tập thể dục thương mại:Cách ly sốc do tác động của chân lặp đi lặp lại, ngăn chặn tiếng trống kết cấu nghiêm trọng truyền vào trần nhà dân cư hoặc các văn phòng liền kề.
Thiết bị uốn cắt:Hấp thụ lực đàn hồi cơ học đột ngột được tạo ra trong quá trình gãy tấm kim loại và chu kỳ uốn mô-men xoắn cao.
Phòng máy HVAC hạng nặng:Tách riêng các thiết bị làm lạnh nước nhiều tấn, tháp giải nhiệt công nghiệp và máy nén khí quay hạng nặng.
