Tấm cách ly rung cao su mô-đun Hoàn 100301 Thảm bánh quế chống rung có thể lát gạch

Loại bỏ rung động cơ học nghiêm trọng và ô nhiễm tiếng ồn kết cấu

Trong các tòa nhà thương mại hiện đại và các nhà máy công nghiệp nặng, tiếng ồn do kết cấu là một thách thức kỹ thuật dai dẳng và tốn kém. Tiếng động cơ tần số cao, xung bơm tần số thấp và những cú sốc của máy nén pittông truyền trực tiếp vào sàn bê tông. Năng lượng này truyền đi dưới dạng sóng âm truyền qua các cột của tòa nhà, làm rung chuyển toàn bộ mặt bằng sàn, gây ra tiếng ồn, lỏng các mối nối ống và làm nhiễu loạn các thiết bị có độ chính xác cao.
Nếu bạn đang đối phó với:
Truyền tiếng ồn kết cấu: Các tiếng động và tiếng ồn tần số thấp lan truyền từ các phòng thiết bị cơ khí qua các tấm sàn vào văn phòng hoặc không gian dân cư.
Ứng suất khớp nối ống HVAC: Rung động nghiêm trọng trong máy bơm nước hoặc thiết bị làm lạnh gây mỏi đường ống, dẫn đến rò rỉ chất lỏng và nứt mối hàn.
Mất hiệu chuẩn thiết bị: Cân phòng thí nghiệm nhạy cảm hoặc cảm biến quang học ghi lại độ rung của sàn, dẫn đến kết quả đọc không đáng tin cậy.
Tấm cách ly rung cao su mô-đun Hoan 100301 đại diện cho giải pháp tách rời chuyên nghiệp tối ưu. Được thiết kế từ chất đàn hồi lưu hóa cao cấp, dòng sản phẩm "bánh quế" hạng nặng này sử dụng cấu hình xếp chồng, linh hoạt để hấp thụ năng lượng cấu trúc và đạt được hoạt động máy móc yên tĩnh.

Thư viện sản phẩm

Dòng 100301 của chúng tôi có thiết kế bánh quế hai mặt được thiết kế để ngăn ngừa trượt, tăng độ lệch động và đảm bảo phân bổ tải đồng đều.

1. Pad rung cao su dạng module Hoàn 100301 (Cấu hình tiêu chuẩn)

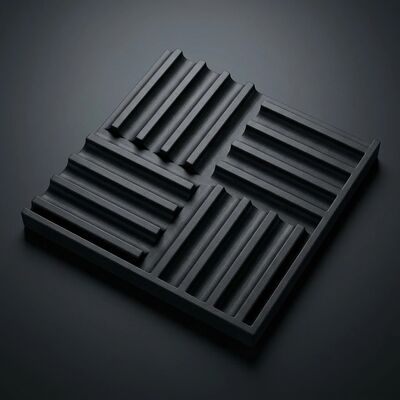

Với kết cấu bánh quế hiệu suất cao tạo ra các túi chân không đa hướng, tấm đệm này mang lại khả năng cách ly sốc và ma sát tĩnh vượt trội.(Hình 1: Tấm đệm cao su chống rung Hoàn 100301 - Cao su tự nhiên được đúc chính xác với các khớp nối mô-đun lồng vào nhau để định cỡ linh hoạt.)

2. Chi tiết chất lượng vật liệu và bề mặt lưới

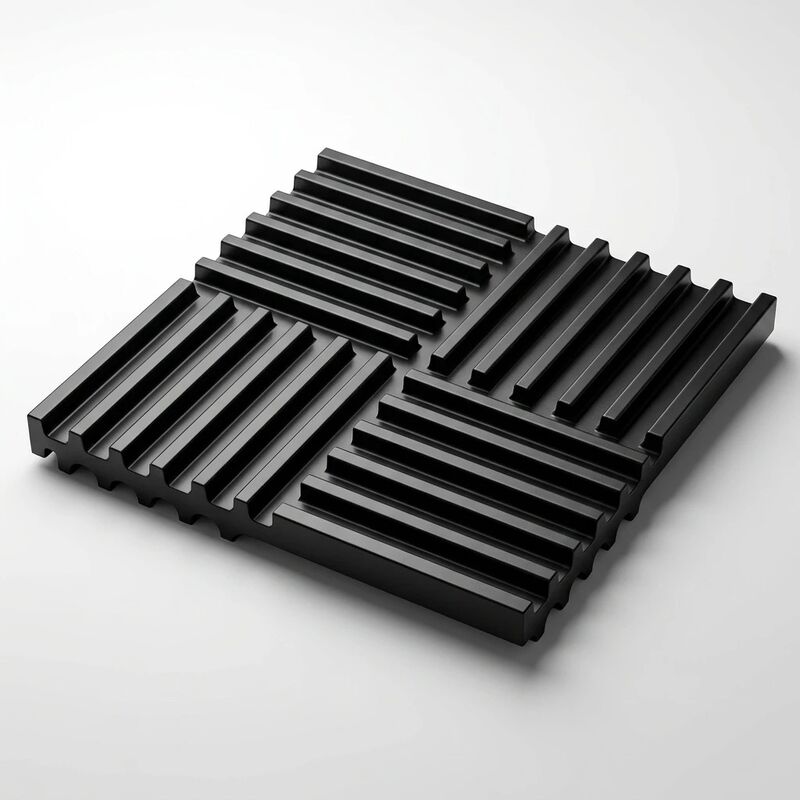

Hình ảnh cận cảnh làm nổi bật chất đàn hồi lưu hóa cao cấp của chúng tôi, cho thấy độ dày thành ổn định và khả năng chống rách cao được thiết kế cho các môi trường kết cấu đòi hỏi khắt khe.(Hình 2: Chi tiết bề mặt-Lưới bánh quế dày đặc đảm bảo đặc tính cắt tối ưu và ngăn ngừa sự tích tụ hơi ẩm hoặc dầu dưới miếng đệm.)

Các tính năng chính Lợi ích

Thiết kế có thể xếp được theo mô-đun lồng vào nhau:Dấu chân khối đơn tiêu chuẩn có kích thước 85mm x 85mm x20mm. Các khối riêng lẻ có thể được kết nối liền mạch thành các tấm thảm lớn hơn để phù hợp với bất kỳ đế thiết bị nào hoặc được cắt tại chỗ bằng dao tiện ích mà không làm mất độ ổn định của cạnh hoặc mức tải.
Hiệu suất nhiều lớp có thể xếp chồng lên nhau (1 đến 4 lớp):Dễ dàng mở rộng quy mô cách ly rung động của bạn. 100301 hỗ trợ lắp đặt xếp chồng lên nhau cao tới 4 lớp (chiều cao tổng thể: 20mm, 43mm, 66mm và 89mm). Bằng cách chèn các tấm thép mạ kẽm 3 mm giữa các lớp để phân phối tải nén, hệ thống giảm tần số tự nhiên xuống mức đáng chú ý là 5,3 Hz để bảo vệ tần số thấp tối đa.
Công thức cao su tự nhiên có độ ẩm cao:NR (Cao su tự nhiên), Neoprene hoặc EPDM được pha trộn đặc biệt mang lại khả năng tiêu tán năng lượng vượt trội. Nó hấp thụ tới 99% các chấn động vi mô tần số cao, khiến nó trở nên hoàn hảo cho động cơ, máy phát điện và máy làm lạnh công nghiệp tốc độ cao. Danh pháp/Bộ phậnHệ thống số:
Chữ số đầu tiên (Độ cứng):ví dụ: 6 đại diện cho 60 Shore A (Tiêu chuẩn). Tùy chọn mềm 4 (40 Shore A) hoặc cực cứng 8 (80 Shore A) có thể tùy chỉnh.
Chữ số thứ hai (Khối):Xác định cấu hình dấu chân (1 = 1 khối, 2 = 2 khối, 4 = 4 khối, 6 = 6 khối, 8 = 8 khối).
Chữ số thứ ba sau dấu gạch nối (Lớp):Chỉ định số lớp xếp chồng lên nhau (1 đến 4 lớp, cách nhau bằng tấm phân phối tải 3mm).

Kháng môi trường hóa học cao:Công thức chịu được bức xạ UV, ozon, moisvà tiếp xúc vừa phải với dầu hoặc mỡ công nghiệp, đảm bảo tuổi thọ sử dụng không cần bảo trì trên 10 năm trong môi trường khắc nghiệt.

Thông số chi tiết (Hoàn 100301 Series - Độ cứng 60 Shore A)

Bảng bên dưới trình bày chi tiết các thông số kỹ thuật đầy đủ cho dòng sản phẩm Shore Aproduct tiêu chuẩn 40, 60 và 80 (sử dụng 60 Shore A làm đường cơ sở). Các thông số này được chứng nhận đầy đủ để đảm bảo tính toán cơ học đáng tin cậy:

Ứng dụng kỹ thuật

Tấm đệm rung mô-đun Hoàn 100301 được các chuyên gia tư vấn âm thanh, nhà thầu MEP và nhà chế tạo máy tin cậy trên toàn cầu để cách ly cả tiếng ồn máy móc tần số cao và các tác động nặng tần số thấp.
Tháp giải nhiệt hệ thống HVAC:Lý tưởng để đặt bên dưới các thiết bị xử lý không khí (AHU), thiết bị làm lạnh và bình ngưng bay hơi gắn trên mái nhà để ngăn chặn rung động vang vọng qua các kết cấu bê tông. Máy bơm và quạt nước chất lỏng nặng: Tách rời máy bơm nước tuần hoàn khối lượng lớn và quạt ly tâm, bảo vệ các đường ống kết cấu khỏi bị nứt do mỏi.
Máy nén khí pittông:Hấp thụ các lực không cân bằng theo chiều dọc và ngang năng lượng cao, ổn định các đường trượt của máy nén mà không cần neo sàn cứng.
Giường nền phòng thí nghiệm tinh tế:Bảo vệ kính hiển vi điện tử có độ phóng đại cao, máy đo tọa độ (CMM) và bàn quang khỏi các rung động xung quanh sàn.
Kiến trúc sàn nổi Phòng cách âm:Thường được sử dụng trong việc xây dựng sàn nhà hát, phòng máy phát điện của khách sạn, phòng thu âm và phòng máy cơ khí để thiết lập khả năng tách âm thanh hiệu quả cao.
