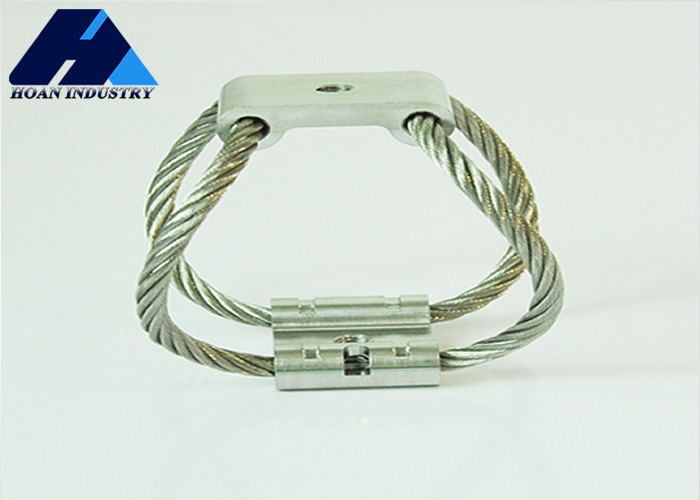

Bộ cách ly rung dây thép hình cánh bướm GR3-30A-A
Được thiết kế để ổn định các thiết bị chính xác và thiết bị cao cấp, bộ cách ly rung này có cấu trúc hình cánh bướm sáng tạo để bảo vệ rung vượt trội.
Thông số kỹ thuật sản phẩm
| Thuộc tính |
Giá trị |
| Đường kính |
2.4mm |
| Loại lắp đặt |
Dọc |
| Độ cứng dọc trục |
50N/mm |
| Màu sắc |
Đen |
| Định dạng bản vẽ |
DWG và PDF |
| Tần số cộng hưởng |
40 Hz |
| Loại bộ cách ly |
Xoắn ốc |
| Chiều rộng tổng thể |
22mm |
| Tỷ lệ nén |
1.2:1 |
| Tình trạng |
Mới |
| Tỷ lệ giảm chấn |
0.5 |
| Tần số cách ly |
5-50 Hz |
| Cách ly rung |
Lên đến 90% |
Mô tả sản phẩm

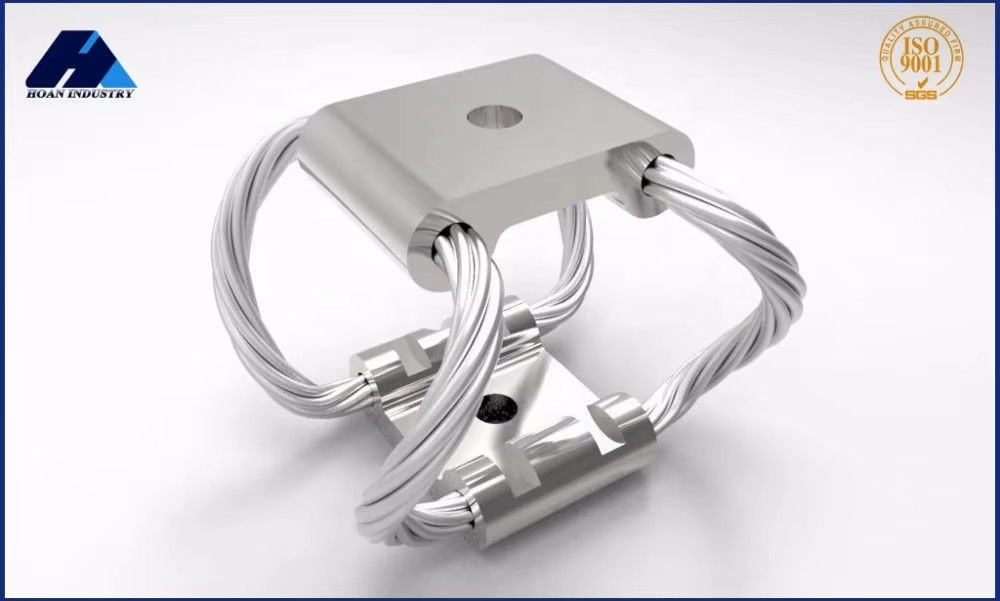

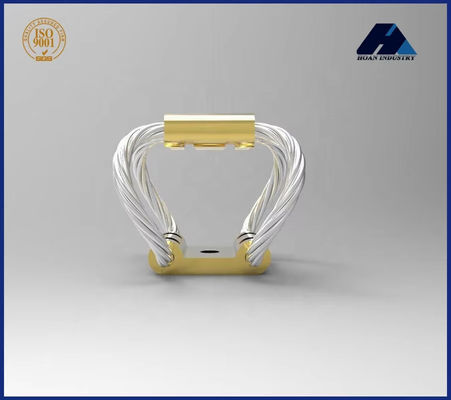

Bộ cách ly rung dây thép hình cánh bướm dòng GR3
Dòng GR3 từ Xi'an Hoan Microwave Co., Ltd. có cấu trúc hình cánh bướm sáng tạo, cung cấp khả năng cách ly rung vượt trội cho các thiết bị chính xác và thiết bị cao cấp.
Thiết kế cánh bướm độc đáo kết hợp nhiều sợi dây thép không gỉ đặc biệt được quấn theo một kiểu xoắn ốc chính xác, tạo ra cấu trúc vòm kép đối xứng. Cấu hình này cung cấp khả năng cách ly rung đa hướng, hấp thụ và tiêu tán hiệu quả năng lượng rung từ cả hướng ngang và dọc.
Các tính năng chính bao gồm:
- Kết cấu thép không gỉ đặc biệt để chống mỏi, chống ăn mòn và ổn định lâu dài
- Độ cứng thấp với đặc tính giảm chấn cao
- Độ nhạy tuyệt vời với các rung động nhỏ và tác động thoáng qua
- Cách ly hiệu quả các rung động tần số trung bình và cao
- Hiệu suất đáng tin cậy trong các môi trường phức tạp bao gồm các biến đổi nhiệt độ và phun muối vừa phải
Sơ đồ mô hình
Đường cong tải tĩnh
Thông số kỹ thuật
| Số |
Mô hình |
Tải trọng tĩnh tối đa (N) |
Độ lệch tối đa (mm) |
Kv(Rung) (KN/m) |
Ks(Sốc) (KN/m) |
| 1 |
GR3-30A-A |
30 |
7.1 |
24 |
12 |
| 2 |
GR3-22A-A |
22 |
10.4 |
12 |
6.1 |
| 3 |
GR3-18A-A |
18 |
14.2 |
8.4 |
3.5 |
| 4 |
GR3-11A-A |
11 |
19.3 |
5.8 |
1.9 |
Tùy chọn gắn
Tùy chọn vật liệu nẹp gắn:
Tùy chọn xử lý bề mặt cho kẹp gắn hợp kim nhôm:
- Anodizing trắng:Xử lý bề mặt tiêu chuẩn giúp duy trì màu tự nhiên của nhôm đồng thời tăng độ cứng
- Anodizing cứng:Cung cấp độ cứng tăng lên đáng kể so với anodizing trắng, với lớp hoàn thiện bề mặt tối hơn. Khuyến nghị cho các ứng dụng phức tạp hoặc đòi hỏi khắt khe
