Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
JGX-0648A-33A

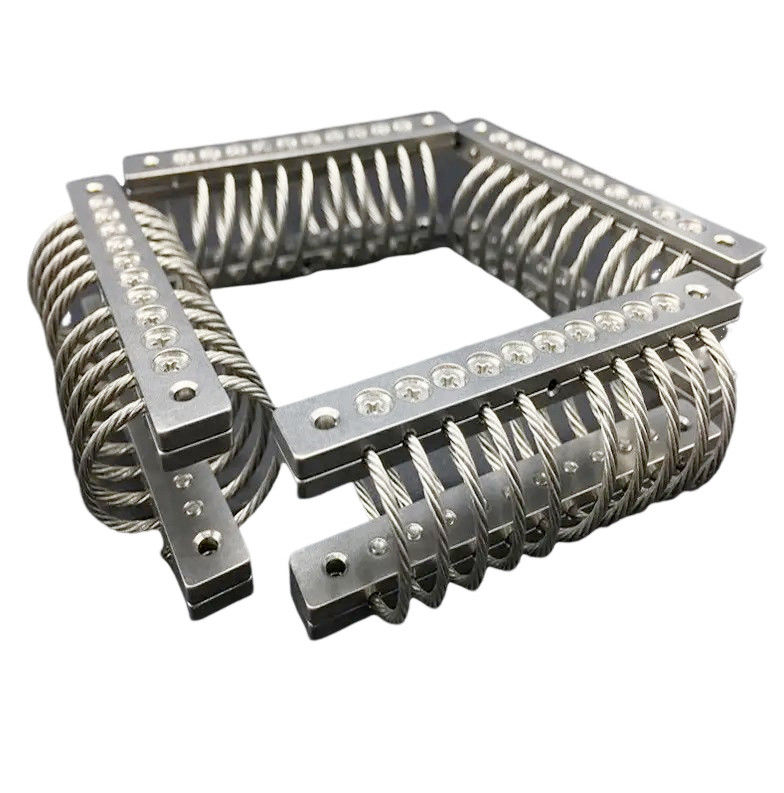

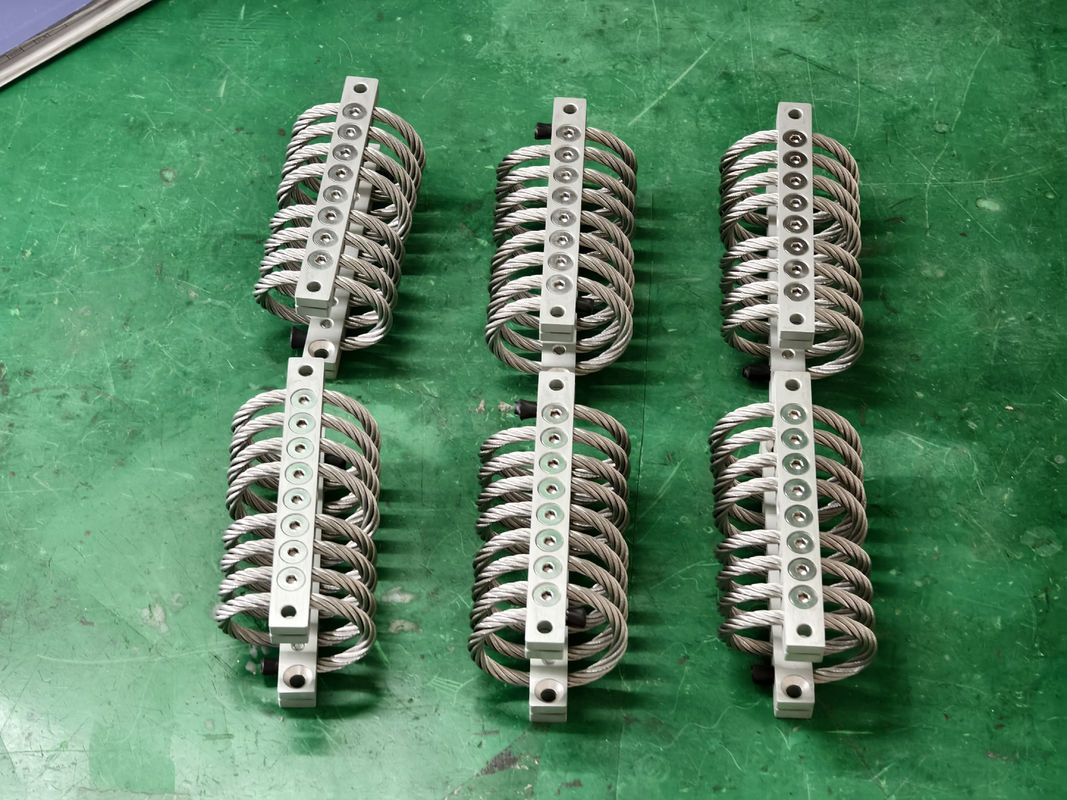

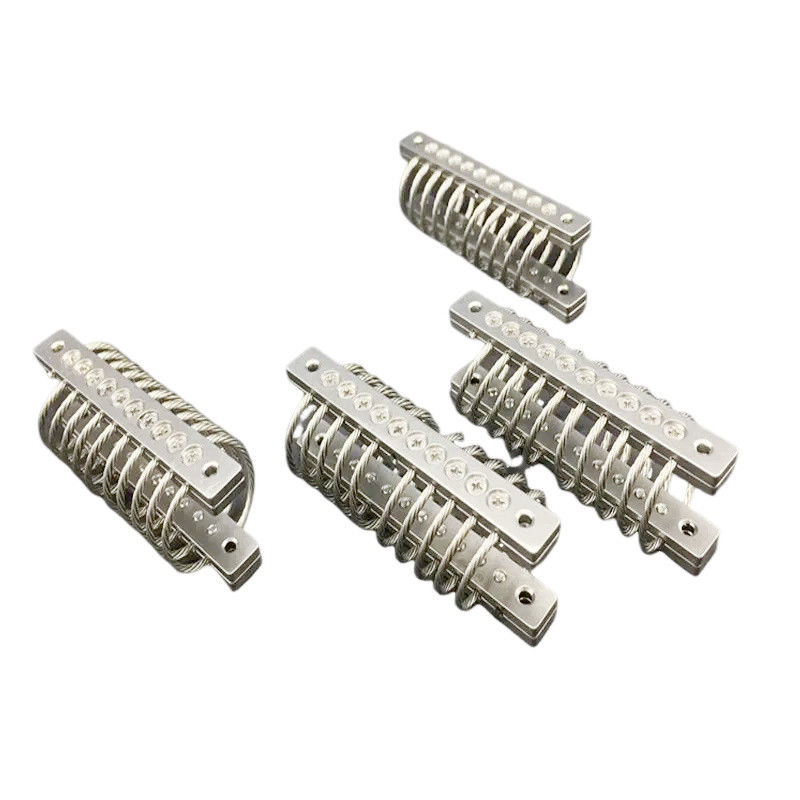

Để đáp ứng các yêu cầu về trọng lượng nhẹ của thiết bị hiện đại, các bộ cách ly rung dây thừng dòng JGX-0648A được phát triển bởi Xi'an Hoan Microwave Co., Ltd.đạt được tối ưu hóa trọng lượng trong khi đảm bảo hiệu suất caoĐược làm bằng thép không gỉ bền cao, sản phẩm có cấu trúc nhẹ nhưng khả năng chịu tải và độ bền tuyệt vời,làm cho nó đặc biệt phù hợp cho các ứng dụng nhạy cảm với trọng lượng như máy bay không người lái và thiết bị điện tử gắn trên xe.
Quá trình đan dây dây thép độc đáo của nó mang lại cho bộ cách ly khả năng phục hồi đàn hồi tuyệt vời, đảm bảo không có biến dạng nhựa ngay cả khi nén lâu dài.loạt JGX-0648A tự hào có hiệu suất chống lão hóa tốt và một cuộc sống dịch vụ dài, giảm đáng kể chi phí bảo trì. Với nhiều phương pháp lắp đặt hỗ trợ bố trí theo chiều ngang hoặc dọc, nó thích nghi với các nhu cầu bố trí thiết bị khác nhau.
Thông qua sự đổi mới liên tục, Xi'an Hoan Microwave cung cấp cho khách hàng các giải pháp cách ly rung động cân bằng trọng lượng nhẹ và độ tin cậy cao,giúp thiết bị hoạt động ổn định trong môi trường năng động.
Tùy chọn gắn
Định số kích thước:
| Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn | Thông qua lỗ ((mm) | Sợi ((mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6,9 ± 0.13 | M6×1.0 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
Bảng thông tin kỹ thuật:
Trọng tải
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) |
Độ cứng do rung động (KN/m) |
Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
Trọng lượng theo hướng 45 °:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
Trọng lượng bên:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Trọng lượng tĩnh tối đa ((N) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
