Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
JGX-0648A-39A

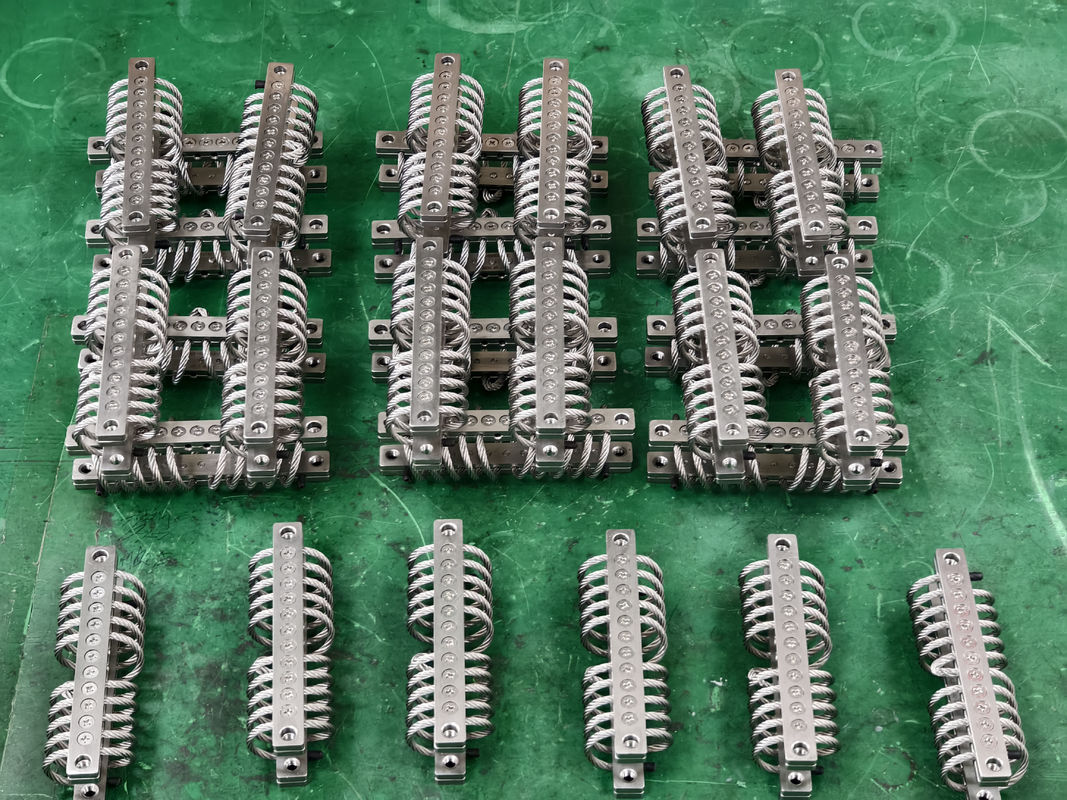

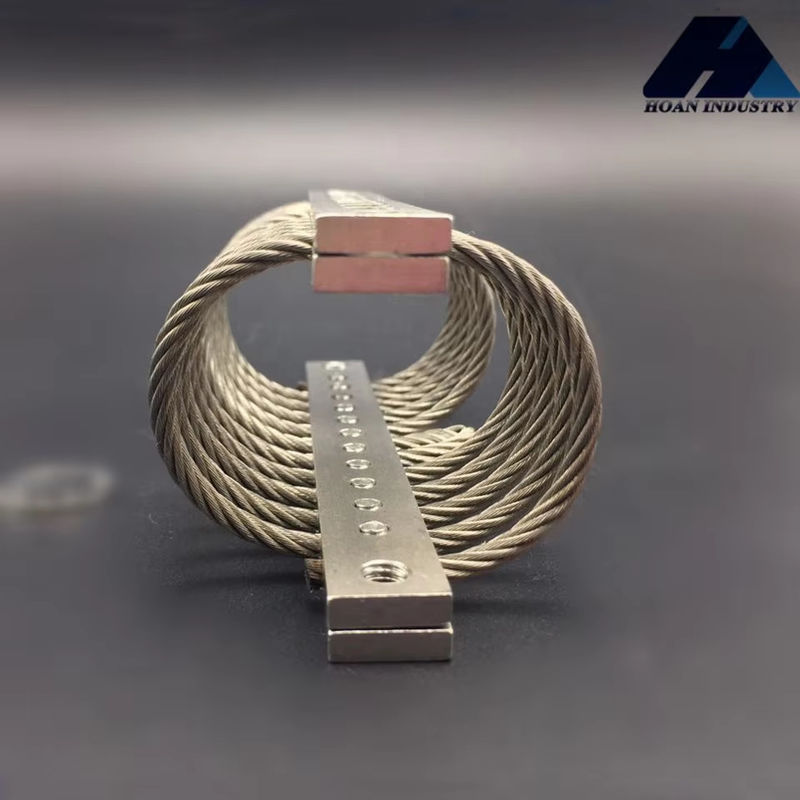

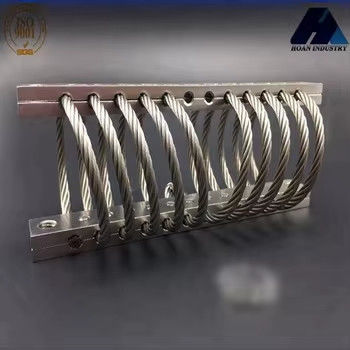

Các bộ cách ly JGX-0648A có cấu trúc nhỏ gọn và dễ cài đặt, phù hợp với các kịch bản ứng dụng với không gian hạn chế.Đặc điểm cứng không tuyến tính độc đáo của chúng cung cấp hiệu ứng cách ly rung ổn định dưới tải trọng khác nhau, đảm bảo độ tin cậy của thiết bị trong điều kiện làm việc phức tạp.,và được sử dụng rộng rãi trong hàng không vũ trụ, hàng hải, trạm cơ sở truyền thông và các lĩnh vực khác.
Xi'an Hoan Microwave đảm bảo rằng mỗi bộ cô lập đáp ứng các tiêu chuẩn của ngành thông qua các quy trình sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt, cung cấp cho khách hàng các giải pháp kiểm soát rung bền.
Tùy chọn gắn
Định số kích thước:
| Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn | Thông qua lỗ ((mm) | Sợi ((mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6,9 ± 0.13 | M6×1.0 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
Bảng thông tin kỹ thuật:
Trọng tải
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) |
Độ cứng do rung động (KN/m) |
Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
Trọng lượng theo hướng 45 °:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
Trọng lượng bên:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Trọng lượng tĩnh tối đa ((N) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
