Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
JGX-0648A-56A

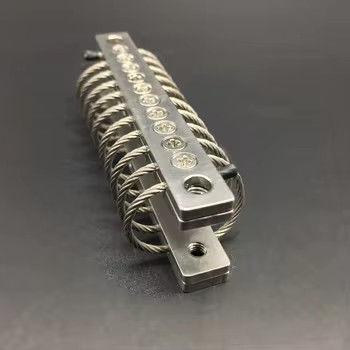

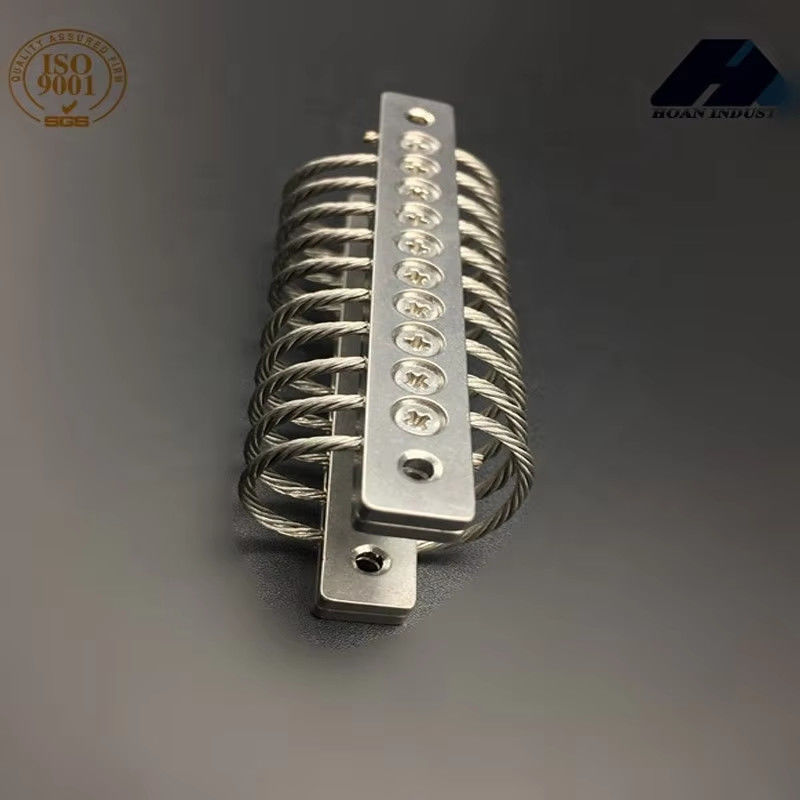

Các JGX-0648 series of wire rope vibration isolators developed by Xi'an Hoan Microwave Co., Ltd đại diện cho kết quả nghiên cứu và phát triển tỉ mỉ.mô hình JGX-0648D-56A tự hào có hiệu suất toàn diện tuyệt vờiCác tấm kẹp của nó được làm bằng vật liệu chất lượng cao, cung cấp các tùy chọn thép không gỉ và nhôm.
Đặc biệt, nó thể hiện khả năng chống nhiệt độ xuất sắc, hoạt động đáng tin cậy trong phạm vi rộng -100 °C đến 260 °C. Được sử dụng rộng rãi trong các thiết bị khác nhau, bao gồm cả thiết bị giám sát, động cơ,bơm nước, và tủ điện, mô hình này xuất sắc trong nhiều kịch bản khác nhau.
Lấy radar trên tàu làm ví dụ: Trong môi trường hoạt động phức tạp của tàu hải quân, chịu những cú sốc do sóng và rung động thiết bị,JGX-0648D-56A cách ly hiệu quả rung động và giảm tiếng ồnĐiều này đảm bảo radar hoạt động ổn định và phát hiện mục tiêu chính xác, cung cấp hỗ trợ mạnh mẽ cho hoạt động liên tục và hiệu quả của nhiều thiết bị trong điều kiện khó khăn.
Tùy chọn gắn
Định số kích thước:
| Mô hình | H3±3.30 | ️W ️ | Trọng lượng đơn vị | Tùy chọn gắn | Thông qua lỗ ((mm) | Sợi ((mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6,9 ± 0.13 | M6×1.0 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
Bảng thông tin kỹ thuật:
Trọng tải
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) |
Độ cứng do rung động (KN/m) |
Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
Trọng lượng theo hướng 45 °:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Độ biến dạng tối đa ((mm) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
Trọng lượng bên:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Trọng lượng tĩnh tối đa ((N) | Độ cứng do rung động ((KN/m) | Độ cứng tác động ((KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
