Nguồn gốc:
Trung Quốc
Hàng hiệu:
Hoan
Chứng nhận:
ISO9001:2015
Số mô hình:
JGX-0240A-4A
Băng hình
Băng hình
Dòng JGX-0240

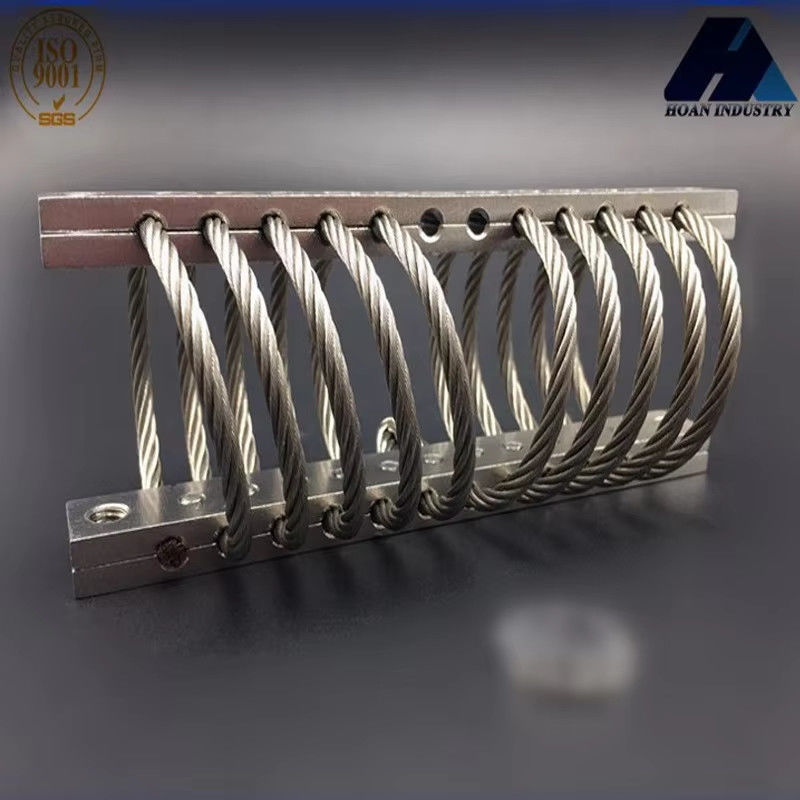

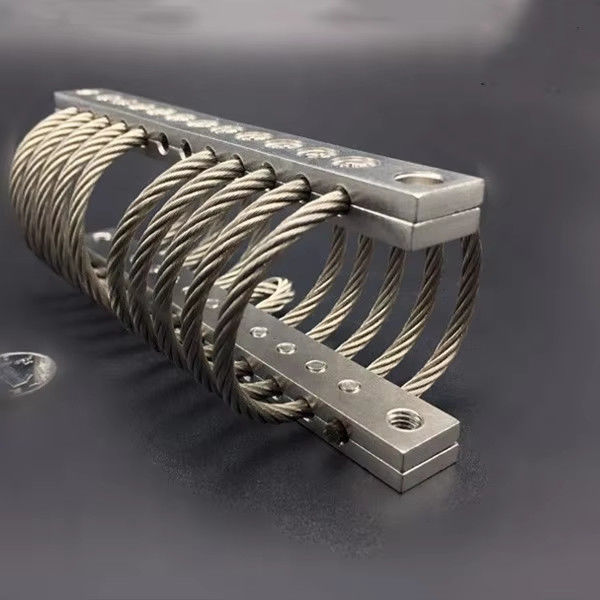

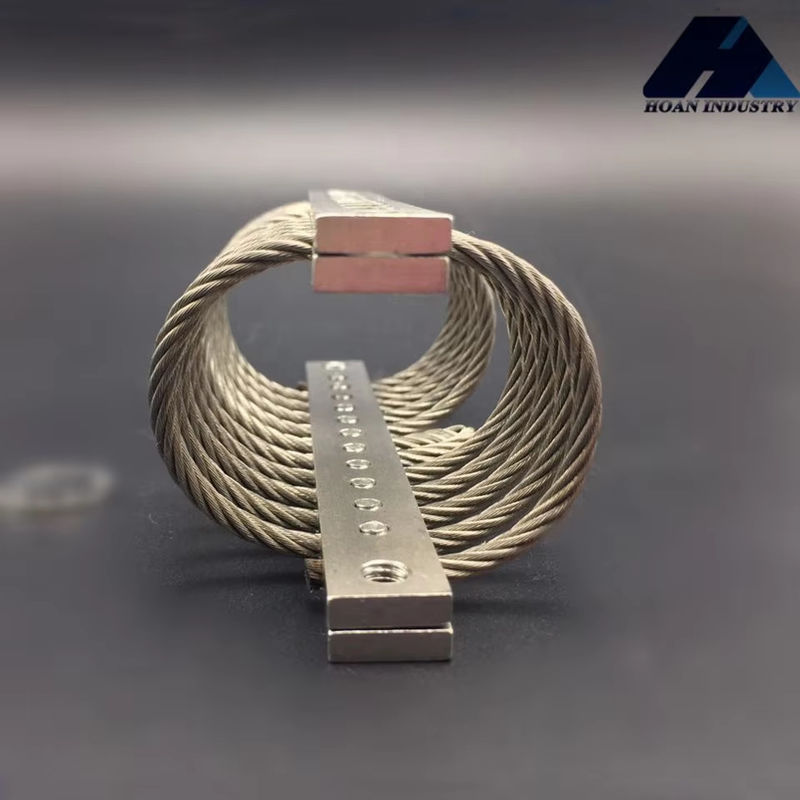

Trong lĩnh vực rung động và kiểm soát cú sốc, các bộ cô lập rung động dây thừng của Xi'an Hoan Microwave Co., Ltd, với chất lượng quân sự và hiệu suất tuyệt vời,đã trở thành "những người bảo vệ vô hình" của các thiết bị cao cấp. Sản phẩm này được chính xác cuộn với dây thép không gỉ đặc biệt. Thông qua một thiết kế độ cứng phi tuyến tính độc đáo, nó có thể hấp thụ hiệu quả các rung động tần số cao và đệm các tác động mạnh,cung cấp bảo vệ toàn diện cho các dụng cụ chính xác, thiết bị hàng không vũ trụ, và thiết bị công nghiệp cao cấp.
So với cao su truyền thống hoặc giàn tròn cách ly rung động, dây thừng rung cách ly của Hoan Microwave có các đặc điểm chống ăn mòn, chống lão hóa,và khả năng thích nghi môi trường mạnh mẽChúng có thể hoạt động ổn định trong môi trường khắc nghiệt từ -60 °C đến 200 °C. Thiết kế mô-đun của chúng hỗ trợ cách ly rung đa hướng và chúng linh hoạt để lắp đặt,Giảm đáng kể sự mất chính xác thiết bị hoặc rút ngắn tuổi thọ của nó do rung độngCho dù đó là cho tải trọng vệ tinh, radar trên tàu, hoặc máy quét CT y tế, các giải pháp cô lập rung động của Hoan Microwave có thể mang lại cho khách hàng một mức độ đảm bảo an toàn "người yên lặng".
Đường cong tải tĩnh
| Không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
KS ((Shock)) (KNm) |
| 1 | JGX-0240A-8.6A | 8.6 | 8.6 | 65 | 40 |
| 2 | JGX-0240A-7.7A | 7.7 | 10.7 | 51 | 30 |
| 3 | JGX-0240A-6.3A | 6.3 | 13.7 | 37 | 19 |
| 4 | JGX-0240A-4.5A | 4.5 | 17.8 | 23 | 11 |
| 5 | JGX-0240A-4A | 4.0 | 20.8 | 18 | 7.9 |
| 6 | JGX-0240A-3.6A | 3.6 | 22.9 | 16 | 7.0 |
| Không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
KS ((Shock)) (KNm) |
| 1 | JGX-0240A-8.6A | 6.3 | 12.7 | 38 | 20 |
| 2 | JGX-0240A-7.7A | 5.4 | 15.7 | 28 | 14 |
| 3 | JGX-0240A-6.3A | 4.5 | 18.8 | 21 | 9.6 |
| 4 | JGX-0240A-4.5A | 3.7 | 25.9 | 13 | 5.6 |
| 5 | JGX-0240A-4A | 3.2 | 27.9 | 11 | 4.4 |
| 6 | JGX-0240A-3.6A | 2.8 | 32.0 | 9.6 | 3.5 |
| Không. | Mô hình |
Trọng lượng tĩnh tối đa (kg) |
Max Deflection (mm) |
KV (vibration) (KN/m) |
KS ((Shock)) (KNm) |
| 1 | JGX-0240A-8.6A | 4.5 | 9.7 | 24 | 24 |
| 2 | JGX-0240A-7.7A | 4.1 | 11.7 | 18 | 18 |
| 3 | JGX-0240A-6.3A | 3.2 | 13.7 | 12 | 12 |
| 4 | JGX-0240A-4.5A | 2.8 | 18.8 | 7.0 | 7.0 |
| 5 | JGX-0240A-4A | 2.2 | 21.8 | 5.3 | 5.3 |
| 6 | JGX-0240A-3.6A | 1.8 | 23.9 | 4.4 | 4.4 |
Bảng tham số kích thước
| Mô hình |
Chiều cao ((mm) ± 1.5 |
Chiều rộng (mm) |
Trọng lượng (khoảng) ((kg) |
Lắp đặt Các tùy chọn |
Qua lỗ (mm) |
Sợi (mm) |
C'sink (°) |
| JGX-0240A-8.6A | 23 | 28 | 0.102 | B,D,E | Ø5,6±0.13 | M5×0.8 | 90 |
| JGX-0240A-7.7A | 25 | 30 | 0.119 | A,B,C,D,E,S | |||
| JGX-0240A-6.3A | 28 | 33 | 0.119 | ||||
| JGX-0240A-4.5A | 33 | 38 | 0.119 | ||||
| JGX-0240A-4A | 36 | 41 | 0.119 | ||||
| JGX-0240A-3.6A | 38 | 43 | 0.152 |
