Nguồn gốc:
Trung Quốc
Số mô hình:
gr5
Băng hình
Băng hình
tóm tắt:

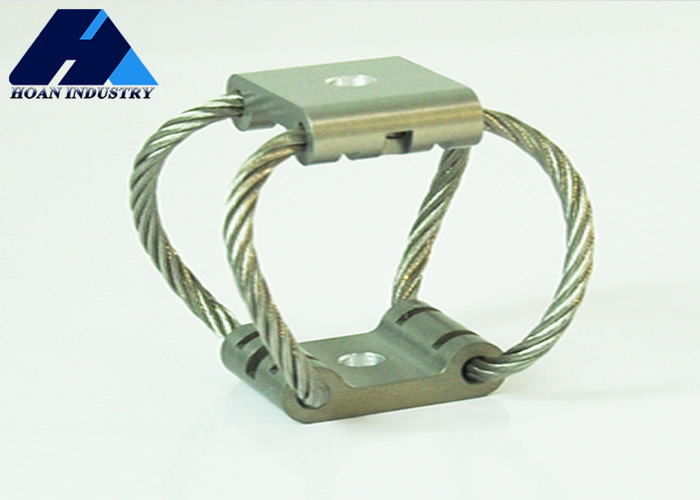

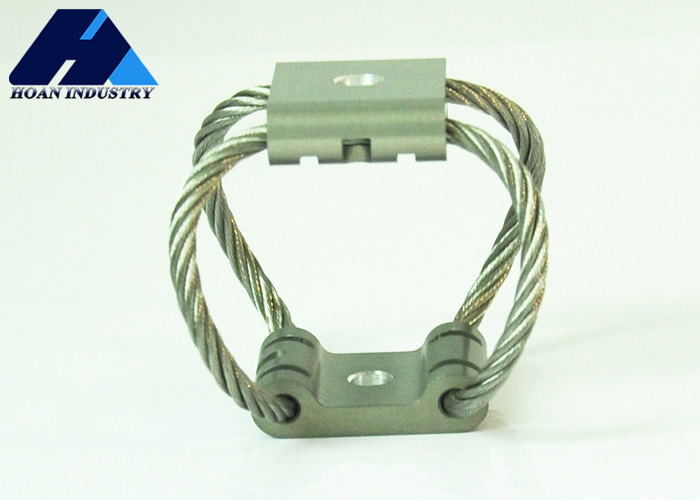

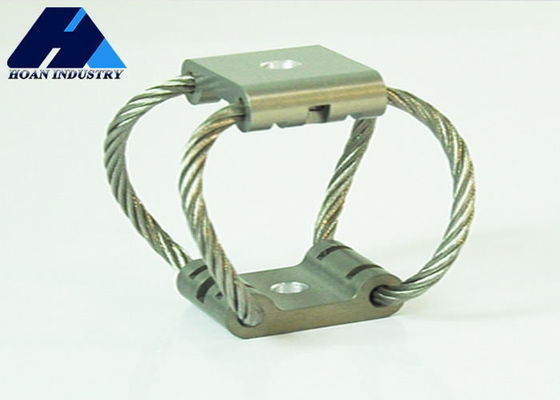

Máy cô lập rung động được chế tạo sẵn (loại bướm GR) là một thiết bị cô lập rung động hiệu quả được thiết kế đặc biệt để giảm truyền rung động do các thiết bị cơ khí khác nhau gây ra.Loại cách ly này được đặt tên theo hình dạng bướm độc đáo của nó, được thiết kế để cung cấp hiệu suất hấp thụ rung tối ưu.
Tùy chọn gắn
Định số kích thước:
| Mô hình sản phẩm | Chiều cao | Trọng lượng | Trọng lượng đơn vị | Tùy chọn gắn | Qua lỗ | Sợi | C'sink |
| GR5-80D-A | 41 | 48 | 0.72 | A,B,C,D,E,S | ¢7 | M6×1.0 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
Trọng tải
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa ((N) | Sự biến dạng tối đa(mm) |
Độ cứng do rung động KN/m) |
Độ cứng do va chạm ((KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
Trọng lượng theo hướng 45 °:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m) | Độ cứng do va chạm(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
Trọng lượng bên:
| Số đường cong | Mô hình | Trọng lượng tĩnh tối đa(N) | Sự biến dạng tối đa(mm) | Độ cứng do rung động(KN/m0 | Độ cứng do rung động(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
