Bộ giảm chấn cao su JZP-3.0B Thiết kế kết cấu an toàn chống lỗi Tỷ lệ độ cứng trục và xuyên tâm tách rời

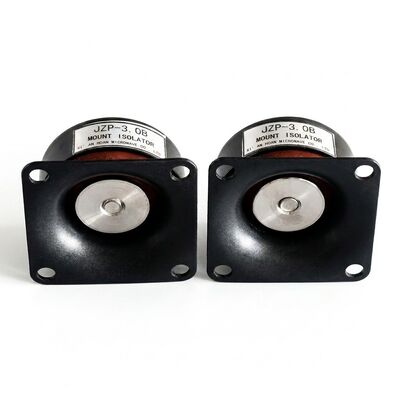

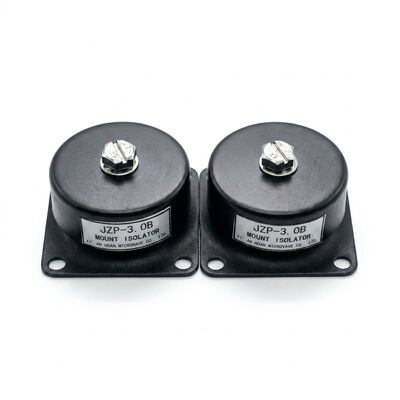

JZP-3.0B Máy hút sốc cao su

JZP-3.0B là một máy chống va chạm cao su được lắp ráp từ loạt JZP-B được sản xuất bởi Xi'an Hoan.0 kg và kết hợp một lõi lò xo thép với một phần tử elastomer đúcĐược lắp đặt giữa một nguồn rung động và hỗ trợ của nó, nó hấp thụ sốc và giảm rung động truyền, giữ tiếng ồn do cấu trúc từ sàn nhà, khung và vỏ.Các điểm gắn điển hình bao gồm các bộ phận xe, máy móc chung, động cơ, máy nén, quạt và máy bơm.

Thiết kế kết nối cấu trúc an toàn và tỷ lệ độ cứng tách rời

Thiết kế kết nối cấu trúc an toàn.Các yếu tố elastomer và các phụ kiện kim loại của JZP-3.0B được giữ lại với nhau bằng một khớp ghép lẫn nhau thay vì chỉ bằng sự bám sát.Dưới tải trọng bình thường khớp phân phối lực đồng đều trên các mặt tiếp xúcNếu liên kết giữa cao su và kim loại bị quá tải, khóa nối giữ cho elastomer bị bắt giữ bên trong vỏ, do đó, bộ cách ly không tách ra thành các bộ phận lỏng lẻo.Thiết bị hỗ trợ ở lại vị trí trong một sự kiện quá tải, hạn chế thiệt hại tác động thứ cấp cho các thiết bị và vỏ.

Tỷ lệ độ cứng trục trục và trục tròn tách biệt.Giá trị độ cứng trục và trục được kiểm soát thông qua các tham số thiết kế riêng biệt: hướng trục được thiết lập bởi chiều cao và đường cắt ngang của cột elastomer,trong khi hướng quang được thiết lập bởi đường kính cột và khoảng trống bên trong của vỏBởi vì hai giá trị được điều chỉnh độc lập, JZP-3.0B có thể cung cấp một phản ứng trục điều chỉnh cho tải trọng danh nghĩa 3,0 kg cùng với giữ bên trong hướng quang.Máy cô lập giữ tần số cộng hưởng gần 41.5 Hz với tỷ lệ damping trên 0,13 trên các thiết bị gắn.

Dữ liệu mô hình (JZP-3.0B)

Các giá trị dưới đây được lấy từ dòng JZP-3.0B của trang kỹ thuật JZP-B.

Các thông số kích thước

JZP-3.0B theo bố cục JZP-B. Dòng bên dưới cho thấy các giá trị kích thước của bố cục JZP-B (D, H, h, A, B, d1, MG và R) được sử dụng bởi JZP-3.0B.

Ứng dụng

JZP-3.0B phù hợp với thiết bị phải chạy trong khi một máy gần đó tạo ra rung động: động cơ và hộp số trong xe và tàu, máy nén, quạt, máy bơm và máy phát điện trong nhà máy,và tủ chứa điều khiển điện tửNó cũng được sử dụng trên nền máy và dưới các phòng nhà máy ánh sáng, nơi mục tiêu là ngăn chặn sự rung động lây lan vào sàn nhà.
