JZP-13.5 Máy hút sốc cao su mô-đun có thể xếp chồng lên nhau Vibration Tuning Startup Torque Mitigation for Rotary Machinery

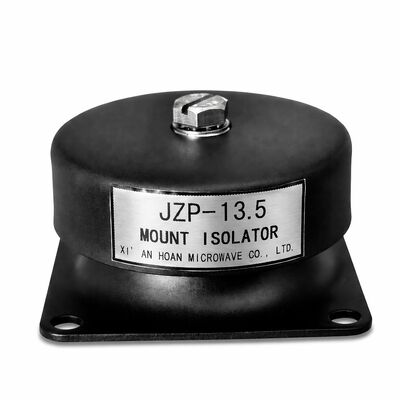

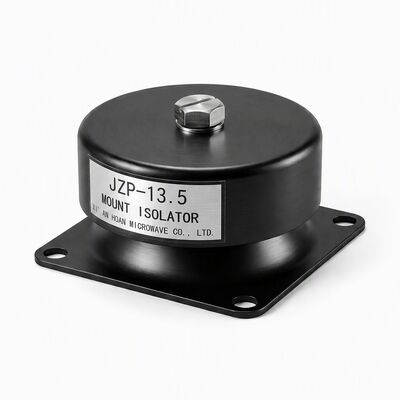

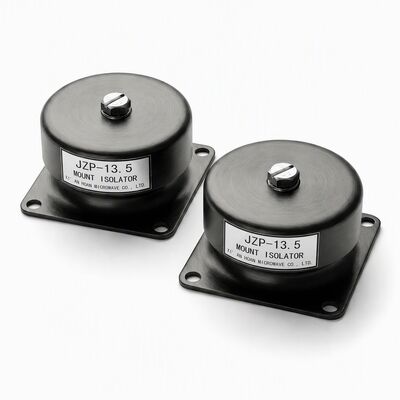

JZP-13.5 Máy cách ly rung mô-đun có thể xếp chồng lên nhau

Các JZP-13.5 trục trặc ngắt độc lập giới thiệu mộtkiến trúc xếp chồng mô-đunĐiều này thay đổi cách các thiết bị máy quay giải quyết các thách thức rung động đa trục.130,5 kgvà một thành tích đã được chứng minh trên các hệ thống truyền động công nghiệp,thành viên này của dòng sản phẩm JZP-SC1 cho phép các kỹ sư bảo trì và các nhà thiết kế OEM để xây dựng các mảng cách ly tùy chỉnh, phân phối tải và đặc điểm giảm áp bằng cách kết hợp các đơn vị giống hệt nhau trong cấu hình hàng loạt, song song hoặc lai mà không thiết kế hoặc đủ điều kiện công cụ mới.

Giải quyết các biến động mô-men xoắn khởi động tại giao diện gắn

Khi một động cơ điện tăng tốc từ trạng thái tĩnh đến tốc độ hoạt động, khung stator trải qua xung mô-men xoắn phản ứng có thể đạt 2-3 * giá trị tải đầy đủ trạng thái ổn định.Đứng cứng cuộn truyền chuyển động này trực tiếp vào khung cơ sở, nơi nó biểu hiện dưới dạng dịch chuyển vi mô tại các khớp nối trục, dây đai căng và vỏ vòng bi.5 chặn sự kiện mô-men xoắn đỉnh này thông qua biến dạng cắt elastomer được kiểm soát composite cao su-kim loại sản xuất chỉ đủ độ phù hợp góc để hấp thụ nhịp, sau đó trở lại trạng thái cân bằng tĩnh mà không có trục xuất dư thừa.Kết quả là giảm đáng đo lường tỷ lệ hao mòn nối và kéo dài được chứng minh của tuổi thọ ổ cắm cuối trong tập hợp máy bơm liên tục.

Làm thế nào để đống mô-đun hoạt động

Mỗi đơn vị JZP-13.5 có các giao diện lắp đặt thắt M5 tiêu chuẩn trên mô hình cuộn 50 * 60 mm.Bằng cách kết nối các đơn vị thông qua các tấm thích hợp thép được gia công (có sẵn sẵn từ Hoan), các kỹ sư có thể lắp ráp:

• Đồ đống song song- nhiều bộ cách ly chia sẻ tải trọng trên một chân máy duy nhất, tăng tổng công suất theo từng lần 13,5 kg trong khi duy trì tần số tự nhiên dọc tương tự
• Các bộ đống hàng loạt✓ các bộ cách ly được gắn trong một chuỗi dọc để tăng tổng khả năng lệch đối với các yêu cầu cách ly tần số cực thấp dưới 15 Hz
• Các mảng lai- sự kết hợp của các yếu tố song song và hàng loạt được thiết kế cho các máy với phân bố khối lượng không đối xứng, chẳng hạn như máy bơm phân tách theo chiều ngang với trọng lượng động cơ

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Ngăn ngừa mòn trục và ăn mòn fretting

Micro-motion tại giao diện trục-đối với vòng bi ¢ được gọi kỹ thuậtăn mòn căng thẳng- là một nguyên nhân chính của sự cố máy quay sớm trong môi trường rung động nhiều. ngay cả độ di chuyển dưới 10 micron, khi lặp lại hàng triệu lần mỗi ngày,dần loại bỏ vật liệu bề mặt thông qua sự mòn của chất kết dính và chu kỳ oxy hóaBằng cách hấp thụ năng lượng buộc trước khi nó đạt đến đường trục, các bộ cách ly JZP-13.5 làm giảm phình fretting tại tạp chí mang xuống dưới ngưỡng hư hại. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Hiệu suất kỹ thuật một cái nhìn

JZP-13.5 hoạt động với tần số cộng hưởng41.5 ± 5 Hzvà tỷ lệ damping là≥ 0.13, đặt nó chắc chắn trong loại giảm độ cao (C / Cc > 0,10) nơi khuếch đại ở cộng hưởng bị ức chế đến độ lớn không đe dọa tính toàn vẹn của thiết bị.≤ 0,3 mmtại tải trọng định số đảm bảo rằng dung sai đường thẳng hàng trục được duy trì ngay cả khi bộ cô lập hấp thụ năng lượng động.Các xung xung 100G(12 tác động liên tiếp) và mangTuổi thọ thiết kế 8 nămvới không có sự suy thoái.

Kích thước sản phẩm

Các thông số kỹ thuật

Trường hợp ứng dụng: Đường xe máy động cơ bơm

Trong một trạm bơm công nghiệp điển hình, một động cơ điện 11 kW điều khiển một máy bơm ly tâm thông qua một nối hàm linh hoạt.khung động cơ trải qua một phản ứng mô-men xoắn ngắn ngủi khoảng 180 N · m ̇ gần gấp ba lần mô-men xoắn chạy ̇ chồng lên phổ rung trạng thái ổn định. Với gắn cứng, quá cảnh này lan truyền qua baseplate vào vòi hút máy bơm,gây ra lặp đi lặp lại micro-thất chỉnh mà tăng tốc hàm nối chèn hao mòn và bơm cơ khí niêm phong suy thoáiLắp đặt các bộ cô lập JZP-13.5 trong cấu hình chồng song song (hai đơn vị mỗi chân động cơ,bốn feet tổng cộng) làm giảm truyền mô-men xoắn đỉnh đến baseplate hơn 70% trong khi duy trì sự sắp xếp tĩnh trong 0.05 mm

Các cấu hình được đề nghị

Công nghệ cô lập Xi'an Hoan Các đặc điểm đã được chứng minh

• Không có trượt và không lão hóa trong thời gian sử dụng
• Tỷ lệ giảm áp nội bộ cao để tiêu tan năng lượng rung nhanh
• Phạm vi nhiệt độ hoạt động rất rộng mà không có sự trượt cứng
• Thư viện rộng lớn về hình học phù hợp tiêu chuẩn
• Sản xuất nguyên mẫu nhanh và sản xuất hàng loạt nhỏ kinh tế
• Xây dựng nguyên khối chắc chắn được xác minh thông qua thử nghiệm tuổi thọ tăng tốc
• Đảm giảm xung đột và rung động đồng thời trong một gói nhỏ gọn
• Chống hóa chất công nghiệp, ngâm nước biển, ozone và tia UV

Câu hỏi thường gặp

Hỏi: Làm thế nào để xác định cấu hình ngăn xếp phù hợp cho máy của tôi?
A: Cung cấp cho chúng tôi tổng trọng lượng của máy, kích thước dấu chân, và tần số kích thích chính (rpm động cơ và tần số thông qua lưỡi dao nếu áp dụng).Các kỹ sư ứng dụng của chúng tôi sẽ đề nghị một bố cục xếp chồng trong vòng 48 giờ, bao gồm các đường cong truyền được dự đoán.

Hỏi: Việc xếp chồng thay đổi tần số tự nhiên của hệ thống cách ly?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionally. Lưu trữ hàng loạt các chất cô lập kết nối đầu đến đầu tăng tổng độ lệch và giảm tần số tự nhiên hiệu quả, hữu ích để cô lập các nguồn kích thích tần số rất thấp.

Hỏi: Những bộ cách ly này có thể thay thế các bộ gắn OEM bị mòn trên các thiết bị cũ không?
A: Chắc chắn. Chúng tôi duy trì hồ sơ tương thích kích thước chi tiết cho cơ sở máy công nghiệp phổ biến. Nếu số bộ phận OEM của bạn không có sẵn, hãy gửi cho chúng tôi mô hình cuộn lắp đặt,khoảng trống có sẵn, và tải trên mỗi đệm, và chúng tôi sẽ xác nhận lắp đặt thường xuyên với một tiêu chuẩn ra khỏi kệ JZP-13.5 không yêu cầu sửa đổi baseplate.

Q: Số lượng đặt hàng tối thiểu cho lần đầu tiên đánh giá là bao nhiêu?
A: Chúng tôi chấp nhận đơn đặt hàng mẫu bắt đầu từ 4 miếng, cho phép bạn thiết bị và xác nhận hiệu suất cách ly trên thiết bị cụ thể của bạn trước khi cam kết sản xuất khối lượng.

Chất lượng và khả năng truy xuất

Mỗi lô JZP-13.5 được đi kèm với một Chứng chỉ phù hợp kỹ thuật số ghi lại các phép đo tần số cộng hưởng cá nhân, nhận dạng lô nguyên liệu thô và các thông số quy trình chữa.Xi'an Hoan Microwave Co.., Ltd. duy trì chứng nhận ISO 9001: 2015 với hệ thống quản lý chất lượng tích hợp đầy đủ bao gồm kiểm tra rheology elastomer đến, đo kích thước trong quá trình,và xác minh hiệu suất động cuối cùng trên bàn rung có thiết bị đo.
