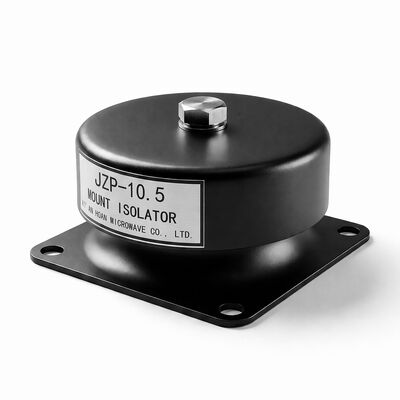

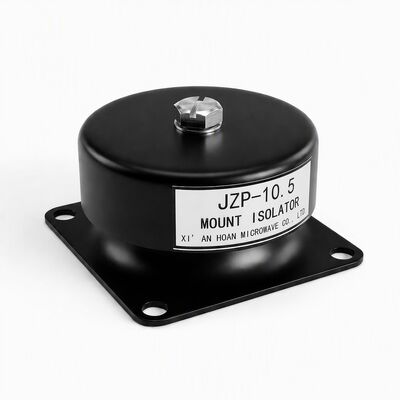

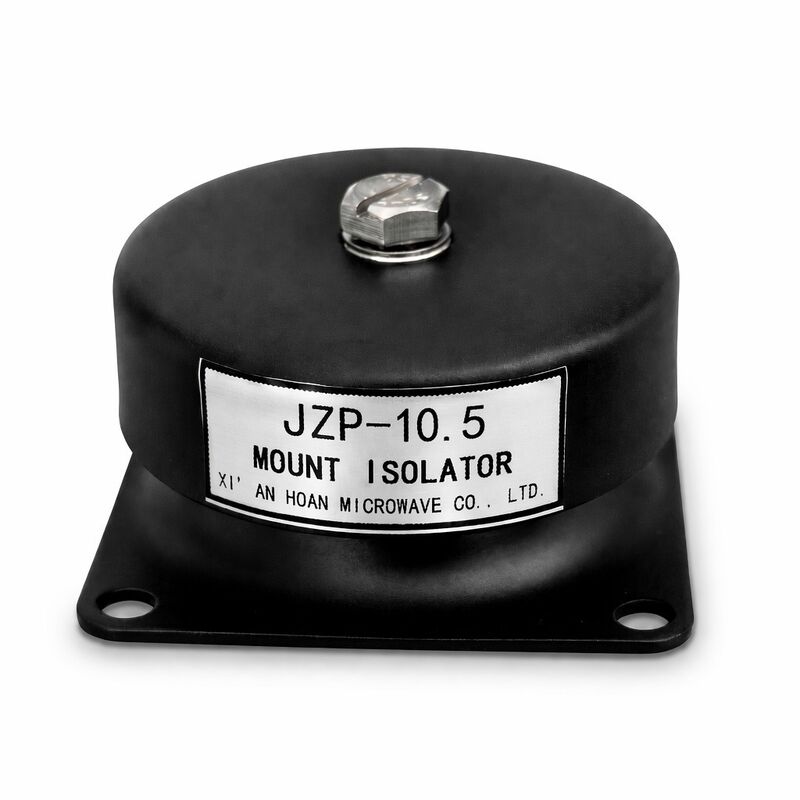

JZP-10.5 Bộ giảm xóc cao su Mount Hấp thụ tải đa hướng 3D Bộ cách ly rung an toàn chống tĩnh điện ESD

JZP-10.5 Máy cách ly rung an toàn ESD đa hướng

CácJZP-10.5giải quyết một thách thức cụ thể trong sản xuất chính xác và môi trường điện tử: nhu cầucách ly rung hoạt động từ bất kỳ hướng nàotrong khiphân tán điện tĩnh một cách an toànNó có thể làm hỏng các thành phần nhạy cảm, hình học elastomer mái vòm và công thức hợp chất dẫn điện làm cho nó trở thành lựa chọn cho các công cụ bán dẫn, thiết bị kiểm tra,và cơ sở hạ tầng máy chủ nơi các sự kiện ESD có thể gây ra hàng triệu thời gian chết.

Làm thế nào để hấp thụ đa hướng 3D hoạt động

Không giống như các đệm hình trụ thông thường xuất sắc trong nén trục nhưng cứng lại đáng kể dưới tải trọng cắt và uốn cong, JZP-10.5 sử dụng mộtProfile elastomer đường trònHình học này cung cấp độ cứng gần như đồng cực, có nghĩa là phản ứng của máy gắn kết có thể so sánh với việc rung động đến theo trục, đường radial hoặc ở bất kỳ góc nghiêng nào.Các yếu tố cao su lệch trong chế độ kết hợp nén nénTrong thử nghiệm, JZP-10 có khả năng hấp thụ năng lượng thông qua damping thần kinh qua cả ba trục chuyển dịch đồng thời.5 đạt được tỷ lệ mất truyền rung động 82-85% trên băng thông kích thích 10-500 Hz khi tải đến 50-70% công suất định số.

Cơ chế bảo vệ ESD

• Mạng Carbon dẫn điện️ Polymer NR / CR được nạp với carbon đen dẫn điện có cấu trúc cao ở một phần khối lượng trên ngưỡng thâm nhập,tạo ra các đường dẫn liên tục thông qua ma trận elastomer mà không ảnh hưởng đến tính chất cơ học.
• Chống bề mặt 104-106 ΩĐặt ở điểm ngọt phân tán tĩnh: dẫn điện đủ để thoát điện trong vòng vài mili giây (đáp ứng các yêu cầu của ANSI/ESD S20.20 về thời gian phân rã từ 1000V đến 100V < 2 giây),nhưng đủ kháng để ngăn chặn dòng điện nguy hiểm trong trường hợp tiếp xúc tình cờ với các mạch hoạt động.
• Tài sản chống tĩnh vĩnh viễnKhông giống như thuốc xịt chống tĩnh tại chỗ bị mòn khi xử lý và làm sạch, hợp chất chứa cacbon cung cấp bảo vệ ESD vĩnh viễn, độc lập với độ ẩm trong suốt thời gian sử dụng của sản phẩm.

Sản xuất & Tuân thủ

• Môi trường trộn được kiểm soátPhân tán màu đen carbon đạt được thông qua trộn nội bộ hai đường (loại Banbury) với giám sát đường cong công suất thời gian thực để xác minh chất lượng phân tán.do đó, mỗi lô trải qua kiểm tra coupon kháng trực tuyến trước khi đúc.
• IEC 61340-5-1 Phù hợpChương trình kiểm soát ESD của chúng tôi tuân theo tiêu chuẩn quốc tế về bảo vệ các thiết bị điện tử khỏi các hiện tượng tĩnh điện.Các gói tài liệu bao gồm giấy chứng nhận tuân thủ và nhật ký kháng hàng lô có sẵn với mỗi lô hàng.
• Khả năng truy xuấtMỗi lô sản xuất được gán mã lô duy nhất có thể truy xuất các lô nguyên liệu thô, tham số trộn, hồ sơ báo chí đúc và dữ liệu thử nghiệm QC được giữ trong 36 tháng.

Thông số kỹ thuật

Cài đặt và bảo trì

• Đảm bảo bề mặt lắp đặt được kết nối điện với mạng nối đất ESD của cơ sở (được khuyến cáo: < 1 Ω đến mặt đất)
• Kiểm tra định kỳ độ kháng của bề mặt bằng một megohmmeter hiệu chuẩn theo IEC 61340-2-3: mỗi 6 tháng hoặc 2000 giờ hoạt động
• Không sơn, phủ, hoặc áp dụng chất kết dính trên bề mặt cao su vì điều này sẽ gây tổn hại dẫn điện
• Làm sạch chỉ bằng isopropyl alcohol và khăn lau không có mông; các chất tẩy rửa dựa trên dung môi có thể chiết xuất các chất phụ gia chống tĩnh
• Thay thế các mặt đệm có vết nứt vật lý, bộ cố định vượt quá 15% chiều cao ban đầu hoặc đo độ kháng ngoài phạm vi 104-106 Ω

Ứng dụng công nghiệp

• Sản xuất bán dẫn¢ Máy robot xử lý wafer, cách ly dụng cụ lithography, máy CMP làm giảm rung động trong phòng sạch lớp 100/1000
• Dòng lắp ráp SMT️ Chọn và đặt chân máy, cách ly máy vận chuyển lò reflow, lắp đặt trạm kiểm tra AOI
• Cơ sở hạ tầng trung tâm dữ liệu️ Phân lập cơ sở giá đỡ máy chủ, giải ly rung động của HDD, lắp đặt đơn vị CRAC để ngăn chặn tiếng ồn do cấu trúc
• Y tế & Phòng thí nghiệm️ Phân lập rung tâm ly, lắp đặt cơ sở kính hiển vi điện tử, bảng cân bằng chính xác, nền tảng chu kỳ nhiệt PCR
• Kiểm tra và đo lường️ Ứng dụng máy đo tọa độ (CMM), bàn can thiệp bằng laser, thiết bị đo lường nhạy cảm với rung động

Ưu điểm so sánh

Các thiết bị gắn rung thông thường đòi hỏi các dây đai nối đất riêng biệt hoặc thảm dẫn điện để giải quyết các mối quan tâm về ESD, thêm chi phí, độ phức tạp của việc lắp đặt và các điểm thất bại tiềm ẩn.5 tích hợp dập rung và tiêu tan tĩnh trong một đơn vị nhỏ gọn duy nhất, giảm số lượng BOM và đơn giản hóa lắp ráp cho các nhà sản xuất thiết bị OEM.cho phép lắp đặt nhanh hơn và dễ dàng hơn trên dây chuyền sản xuất.

Thông tin đặt hàng

Có sẵn từ kho trong cấu hình tiêu chuẩn. Các tùy chọn tùy chỉnh OEM bao gồm: các sợi stud thay thế (M8, M12, UNC / UNF), phần cứng thép không gỉ (thể loại 304 hoặc 316),hợp chất dựa trên silicon cho phạm vi nhiệt độ mở rộng, và điều chỉnh máy đo thời gian tùy chỉnh.Yêu cầu mẫuĐối với đánh giá nội bộ, chúng tôi gửi bộ đánh giá trong vòng 3 ngày làm việc.
