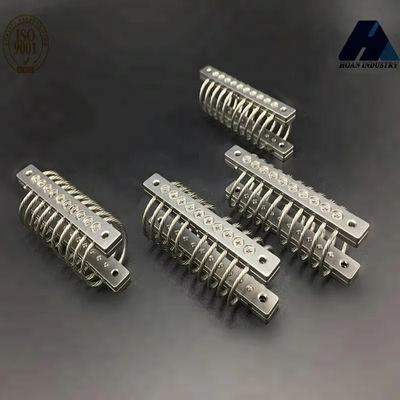

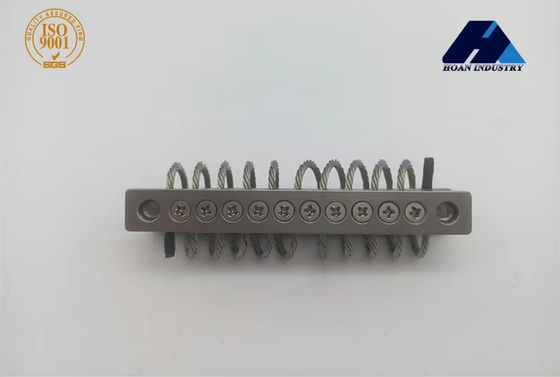

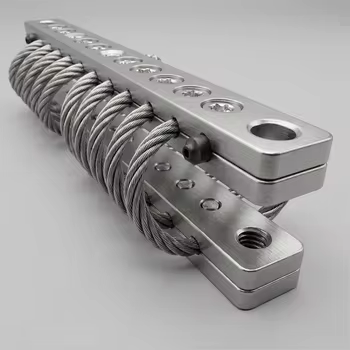

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Tóm lại:
JGX-0160E-4.8A là một bộ cô lập rung động gimbal kim loại hoàn toàn được thiết kế để kiểm soát rung động chính xác trong các ứng dụng máy ảnh UAV nhỏ gọn.Xây dựng bằng kim loại hoàn toàn loại bỏ các thành phần cao su và elastomer hoàn toàn, cung cấp hiệu suất giảm áp nhất quán không bị ảnh hưởng bởi biến động nhiệt độ, phơi nhiễm tia UV hoặc tiếp xúc hóa học.Cơ chế tiêu hao rung động độc quyền chuyển đổi năng lượng cơ học thành nhiệt trong vòng vài mili giây, cung cấp cách ly đáng tin cậy vốn có mà không yêu cầu bảo trì trong suốt cuộc đời của sản phẩm.8KG hạng tải với cấu hình lắp đặt loại A được tối ưu hóa cho trọng lượng nhẹ FPV và hành động máy ảnh tải.

Hiệu suất tải thẳng đứng

45° Hiệu suất tải hướng

Hiệu suất tải bên

Cơ chế dập và kỹ thuật vật liệu

Các JGX-0160E-4.8A đạt được kiểm soát rung hàng đầu trong lớp học của nó thông qua một tinh khiếtXây dựng bằng kim loạikiến trúc.tiêu hao năng lượng nhanhCơ chế chuyển đổi năng lượng rung động cơ học thành năng lượng nhiệt cấp thấp thông qua ma sát khô tại các giao diện tiếp xúc bên trong của nó,phân tán thụ động vào không khí xung quanh trong vòng 3-5 mili giây mỗi chu kỳKhông có chất lỏng thủy lực để rò rỉ, không có các yếu tố elastomer để nứt, và không có liên kết cơ học để mặcHiệu suất giảm áp không bảo trì trong toàn bộ tuổi thọ hoạt động của UAV.

Các tấm cơ sở được gia công từ nhựa hợp kim nhôm 6061-T6 với bề mặt anodized cứng (Loại III, tuân thủ MIL-A-8625).Điều này cung cấp một lớp oxit 50 micron chống ăn mòn galvanic khi được gắn vào khung máy bay không người lái bằng sợi carbon - một điểm thất bại phổ biến với giao diện thép trên sợi carbonCác ốc vít nắp đầu ổ cắm thép hợp kim lớp 12.9 với lớp phủ oxit đen được cung cấp như các vật liệu buộc tiêu chuẩn, được áp dụng trước với dây thừng trung bình để lắp ráp chống rung.

Hướng dẫn cài đặt

1. Kiểm tra trọng lượng tải hữu ích nằm trong khoảng từ 1,4N đến 3,4N (30% - 70% tải tĩnh tối đa 4,8N) để có hiệu suất giảm áp tối ưu.
2. Chọn cấu hình lắp đặt cần thiết (A đến E, hoặc loại S) dựa trên hình học khung gimbal của bạn.Các cấu hình khác có sẵn theo yêu cầu.
3. Làm sạch tất cả các bề mặt gắn với isopropyl alcohol.
4. Sau khi lắp đặt, thực hiện thử nghiệm xoá động mặt đất từ 5-500 Hz để xác minh hiệu suất cô lập trước khi triển khai bay.

Đảm bảo chất lượng và tuân thủ tiêu chuẩn

Mỗi bộ cô lập JGX-0160E-4.8A phải trải qua bốn cửa chất lượng bắt buộc trước khi vận chuyển: (1) Kiểm tra kích thước bằng thiết bị CMM với độ chính xác ± 0,02mm so với bản vẽ kỹ thuật;(2) Kiểm tra căng dây thép ở mức 150% tải trọng định số với không thiết lập vĩnh viễn(3) Mô tả độ cứng động trên tần số quét 5-2000 Hz trên bàn rung điện động học;(4) Kiểm tra cuối cùng về hình ảnh và kích thước với khả năng truy xuất theo dõi lô đến số lượng nhiệt nguyên liệuCơ sở sản xuất được chứng nhận ISO 9001: 2015 của chúng tôi duy trì khả năng truy xuất đầy đủ lô từ cuộn thép đến số serial sản phẩm hoàn thành.

Các lĩnh vực ứng dụng

1. Máy bay không người lái chụp ảnh và quay phim
2. Máy bay không người lái kiểm tra công nghiệp và giám sát tài sản
3. Các nền tảng khảo sát nông nghiệp chính xác
4. LiDAR & Máy lắp tải hữu ích hình ảnh nhiệt
5. FPV Racing & Freestyle Quadcopters
6. Hệ thống máy bay không người lái tìm kiếm và cứu hộ
