JT-QTF-1268-MCX Bộ lọc rỗng tùy chỉnh Bộ lọc băng thông dẫn sóng giảm tổn thất chèn

MOQ:	1
Điều khoản thanh toán:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Tần số trung tâm:

f0=1268 MHz

băng thông 1dB:

≥20 MHz

mất chèn tần số trung tâm:

.90,95dB

VSWR:

1,3@f0±10 MHz

Kháng trở:

50Ω

Loại giao diện:

MCX-K

Nhiệt độ hoạt động:

-55oC～85oC

kích thước bên ngoài:

81.6×52×20mm

Trọng lượng:

112G

Sự từ chối:

≥60dB@1.1GHz,≥65dB@1.38GHz, ≥30dB@f0±40MHz

Công suất trung bình:

Làm nổi bật:

Bộ lọc khoang dẫn sóng tùy chỉnh

Bộ lọc lỗ hổng chèn thấp

Bộ lọc khoang JT-QTF-1268-MCX

Mô tả sản phẩm

Tóm lại

Bộ lọc khoang JT-QTF-1268-MCX là bộ lọc băng thông được sử dụng để chọn các băng tần tín hiệu, giới hạn băng thông tín hiệu đầu vào, ức chế tiếng ồn và cải thiện tỷ lệ tín hiệu/ tiếng ồn.

Chủ yếu được sử dụng trong các hệ thống điều hướng và truyền thông Beidou quân sự, và cũng có thể được sử dụng trong các hệ thống phụ điều hướng và truyền thông Beidou dân sự.

Đặc điểm

Kích thước nhỏ, trọng lượng nhẹ, khả năng thích nghi môi trường mạnh mẽ và độ tin cậy cao.

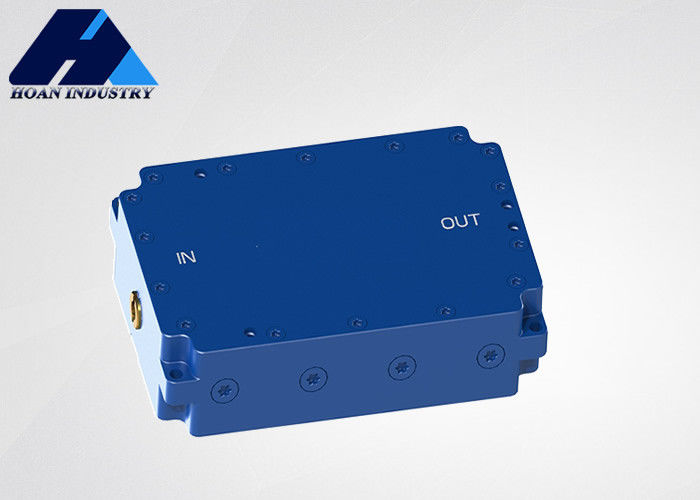

JT-QTF-1268-MCX Bộ lọc rỗng tùy chỉnh Bộ lọc băng thông dẫn sóng giảm tổn thất chèn 0

Parameter chính

tần số trung tâm	f0=1268MHz
1dB băng thông	≥20MHz
mất tích chèn tần số giữa	≤ 0,95dB
từ chối	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥30dB@f0±40MHz
VSWR	≤1,3@f0±10MHz
công suất trung bình	1W
trở ngại	50Ω
kiểu giao diện	MCX-K
nhiệt độ	-55°C85°C
Kích thước bên ngoài	81.6×52×20mm
trọng lượng	112g
